عیب‌یابی ۷ مشکل رایج در سلول فلوتاسیون و راهکارهای عملی

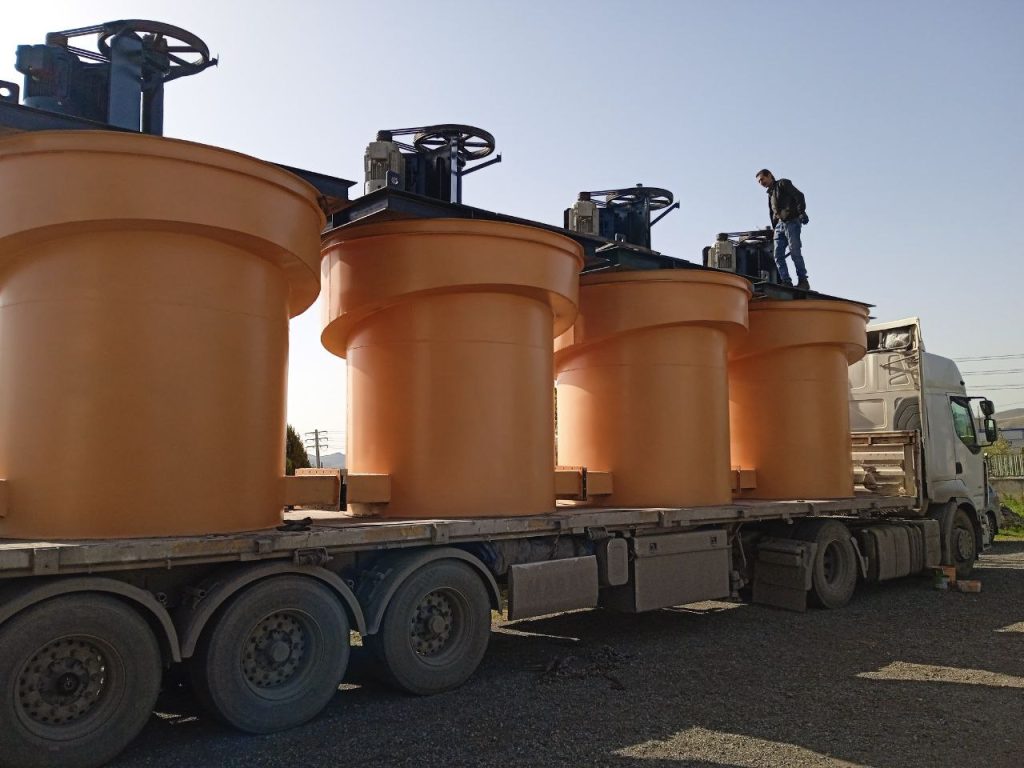

در مدارهای فرآوری مواد معدنی، سلول فلوتاسیون به عنوان راکتور اصلی جدایش فیزیکی-شیمیایی شناخته می‌شود. عملکرد عملیاتی یک سلول فلوتاسیون تابعی از پارامترهای هیدرودینامیکی، شیمی سطح و متغیرهای مکانیکی است. هرگونه انحراف در این پارامترها می‌تواند بازدهی سلول فلوتاسیون را کاهش داده و شاخص‌های اقتصادی کارخانه را تحت تأثیر قرار دهد. مستندات میدانی از واحدهای فرآوری ایران نشان می‌دهد که ۷ گروه اصلی از خرابی‌ها و انحرافات فرآیندی در سلول‌های فلوتاسیون به صورت مکرر مشاهده می‌شود. در این مقاله، هر یک از این موارد تشریح و پروتکل مداخله مهندسی برای سلول فلوتاسیون ارائه می‌شود.

۱. ناپایداری و فروریزش ساختار کف در سلول فلوتاسیون

تعریف فنی: در یک سلول فلوتاسیون، کاهش ناگهانی ارتفاع کف و تخلیه ناقص مواد شناور به لاندر، ناشی از عدم تعادل بین نیروهای مویینگی، الاستیسیته سطحی فیلم مایع و وزن جامدات بارگذاری شده بر حباب‌ها است.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• پوشانندگی سطح حباب توسط نرمه‌ها (Slime Coating): در سلول فلوتاسیون، ذرات زیر ۱۰ میکرون (مانند کائولینیت) با ایجاد یک لایه آب‌دوست بر سطح حباب، کشش سطحی را کاهش داده و از اتصال پایدار ذرات آبگریز جلوگیری می‌کنند. این مکانیسم یکی از عوامل اصلی کاهش راندمان سلول فلوتاسیون در کانسنگ‌های حاوی رس است.

• غلظت بحرانی میسل (CMC) در کلکتورها: در سلول فلوتاسیون، تزریق بیش از حد کلکتورهای با زنجیره بلند هیدروکربنی باعث تشکیل میسل‌های کلوئیدی شده و ویسکوزیته فیلم میان‌حبابی را افزایش می‌دهد که نتیجه آن کاهش سرعت زهکشی آب از کف و ناپایداری آن در سلول فلوتاسیون است.

• نسبت نامناسب Jg: اگر در سلول فلوتاسیون، سرعت ظاهری هوا (Jg) از حد بحرانی فراتر رود، رژیم جریان حباب‌ها به حالت متلاطم تغییر کرده و حباب‌های بزرگ و ناپایدار تولید می‌شود.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. تزریق دیسپرسانت: در سلول فلوتاسیون، افزودن سیلیکات سدیم با مدول ۲.۴ تا ۲.۸ به میزان ۵۰ تا ۲۰۰ گرم بر تن خوراک خشک. این ماده با افزایش بار منفی سطح ذرات، مانع از چسبیدن آن‌ها به حباب در سلول فلوتاسیون می‌شود.

2. تنظیم درصد جامد: درصد جامد ورودی به سلول فلوتاسیون رافر باید در محدوده ۲۸ تا ۳۲ درصد حفظ شود. رقیق‌سازی بیش از ۳۵ درصد ریسک تشکیل کف چسبنده را در سلول فلوتاسیون افزایش می‌دهد.

3. نصب Pre-Scalper: یک هیدروسیکلون با قطر ۵۰ تا ۱۰۰ میلی‌متر قبل از سلول فلوتاسیون برای جدایش نرمه‌ها (Desliming) نصب شود تا از ورود نرمه‌های مضر به سلول فلوتاسیون جلوگیری گردد.

۲. نوسان غیرعادی سطح دوغاب و سرریز کنترل‌نشده در سلول فلوتاسیون

تعریف فنی: در سلول فلوتاسیون، افزایش دامنه نوسانات سطح پالپ فراتر از باند کنترلی سنسور (معمولاً +/- ۵ میلی‌متر برای ستونی و +/- ۱۵ میلی‌متر برای مکانیکی) که منجر به خروج دوغاب از لبه لاندر سلول فلوتاسیون می‌شود.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• تابع تبدیل نامناسب شیر کنترل: شیرهای دارت در سلول فلوتاسیون دارای رفتار غیرخطی هستند. انطباق نداشتن منحنی مشخصه شیر با سیگنال خروجی کنترلر PID باعث نوسانات تشدیدی در سطح سلول فلوتاسیون می‌شود.

• پدیده شناوری یا قفل‌شدگی شیر: گیر کردن ذرات درشت بین پلاگ و نشیمن‌گاه شیر دارت در سلول فلوتاسیون

• افزایش پله‌ای بار ورودی: نوسانات در کارکرد پمپ‌های گل‌کش یا نوسان فشار هیدروسیکلون‌ها که به سلول فلوتاسیون خوراک‌دهی می‌کنند.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. کالیبراسیون حلقه کنترل: شیر دارت سلول فلوتاسیون را روی حالت Manual قرار داده و خروجی شیر را از ۰ تا ۱۰۰ تغییر دهید تا منحنی مشخصه واقعی شیر سلول فلوتاسیون ترسیم شود. پارامترهای PID را با Ti بین ۵ تا ۲۰ ثانیه و Td صفر تنظیم کنید.

2. نصب تله ذرات درشت: یک توری با مش ۵ تا ۱۰ میلی‌متر از جنس فولاد ۳۰۴L در مسیر ورودی خوراک به اولین سلول فلوتاسیون نصب شود. تمیزکاری این توری باید در دستور کار اپراتور سلول فلوتاسیون قرار گیرد.

3. تثبیت مدار بالادست: درصد جامد سرریز هیدروسیکلون ورودی به سلول فلوتاسیون نباید بیش از ۳ درصد نوسان داشته باشد. یک فلومتر الکترومغناطیسی روی خط خوراک سلول فلوتاسیون نصب و برای مقادیر خارج از محدوده طراحی، آلارم تنظیم شود.

۳. تشکیل کف فوق‌اشباع از جامدات با ویسکوزیته بالا در سلول فلوتاسیون

تعریف فنی: در سلول فلوتاسیون، حالتی که درصد جامد فاز کف از ۳۵ درصد وزنی فراتر رفته و مقاومت برشی آن از حد بحرانی برای جریان ثقلی به سمت لاندر بیشتر می‌شود.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• نسبت بالای ظرفیت حمل جامدات به نرخ زهکشی آب: در سلول فلوتاسیون وقتی سرعت صعود حباب‌ها زیاد و سرعت زهکشی آب کم باشد، یک گرادیان غلظت عمودی در فاز کف سلول فلوتاسیون ایجاد می‌شود.

• واکنش‌های شیمیایی در فاز کف: در سلول فلوتاسیون سولفیدها، اکسیداسیون تدریجی گزنتات به دیکسنتوژن در فاز کف، یک لایه روغنی و چسبنده ایجاد می‌کند.

• دمای پایین پالپ (زیر ۱۰ درجه): ویسکوزیته دینامیکی آب در دمای پایین افزایش یافته و زهکشی فاز کف در سلول فلوتاسیون را کند می‌کند.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. رقیق‌سازی کنترل‌شده فاز کف: نصب نازل‌های مه‌پاش با دبی ۰.۱ تا ۰.۵ لیتر بر مترمربع سطح کف سلول فلوتاسیون بر دقیقه. آب مصرفی باید TDS زیر ۵۰۰ میلی‌گرم بر لیتر داشته باشد.

2. تنظیم پارامتر Jg: سرعت ظاهری هوا در سلول فلوتاسیون را با سنسور Jg اندازه‌گیری و در محدوده ۱.۰ تا ۱.۵ سانتی‌متر بر ثانیه تنظیم کنید. مقادیر بالاتر مستقیماً باعث افزایش بار جامدات در کف سلول فلوتاسیون می‌شود.

3. سیستم تمیزکاری مکانیکی لاندر: نصب پاروهای آرام با دور ۵ تا ۱۰ RPM بر روی لبه لاندر سلول فلوتاسیون

۴. تشکیل حداقلی فاز کف و شفافیت سطح دوغاب در سلول فلوتاسیون

تعریف فنی: در سلول فلوتاسیون، کاهش ارتفاع فاز کف به کمتر از ۱۰ میلی‌متر و نمایان شدن سطح مایع که نشان‌دهنده شکست مکانیسم کف‌سازی در سلول فلوتاسیون است.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• حضور عوامل ضدکف: در سلول فلوتاسیون، ورود ۵ میلی‌گرم بر لیتر روغن هیدرولیک یا روان‌ساز می‌تواند ارتفاع کف را تا ۵۰ درصد کاهش دهد.

• تغییر شیمی آب فرآیند: تغییر منبع آب ورودی به سلول فلوتاسیون از چاه تازه به پساب تصفیه‌شده که حاوی سورفکتانت‌های کاتیونی است.

• pH اسیدی (زیر ۴): در سلول فلوتاسیون، کف‌سازهای الکلی در pH پایین پروتونه شده و خاصیت سطح‌فعالی خود را از دست می‌دهند.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. تست استاندارد بطری: نمونه پالپ از داخل سلول فلوتاسیون (نزدیک همزن) برداشته و در بشر ۱ لیتری با دور ۱۲۰۰ RPM هم زده شود. عدم تشکیل کف نشانه وجود مواد ضدکف در خوراک سلول فلوتاسیون است.

2. افزایش دوز کف‌ساز به روش پله‌ای: در سلول فلوتاسیون، دوز را گام‌به‌گام با پله‌های ۲ گرم بر تن افزایش دهید و هر ۱۵ دقیقه ارتفاع کف سلول فلوتاسیون را ثبت کنید.

3. بررسی فنی منبع آب: آنالیز COD آب ورودی به سلول فلوتاسیون انجام شود. اگر COD بیش از ۵۰ میلی‌گرم بر لیتر است، واحد تصفیه آب باید اصلاح گردد.

۵. افزایش عیار کانی هدف در جریان باطله خروجی از سلول فلوتاسیون

تعریف فنی: انحراف مثبت عیار باطله نهایی خروجی از سلول فلوتاسیون نسبت به مقدار طراحی. اگر عیار باطله بیش از ۱.۵ برابر مقدار پیش‌بینی‌شده باشد، عملکرد سلول فلوتاسیون دچار مشکل شده است.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون (درخت تصمیم):

• مرحله ۱: آنالیز دانه‌بندی باطله سلول فلوتاسیون با سرند ۴۰۰ مش. اگر کانی در بخش +۱۰۶ میکرون گم شده علت آن درجه آزادی ناکافی و مشکل از مدار خردایش است، نه خود سلول فلوتاسیون.

• مرحله ۲: اگر کانی گم‌شده در بخش ۱۰- میکرون است علت آن نرمه‌های آزاد شده است که در سلول فلوتاسیون شناور نمی‌شوند. مشکل از Slime Coating یا زمان ماند ناکافی در سلول فلوتاسیون است.

• مرحله ۳: تست سینتیک فلوتاسیون آزمایشگاهی از خوراک سلول فلوتاسیون. اگر تست آزمایشگاهی خوب ولی سلول فلوتاسیون ضعیف است که مشکل هیدرودینامیکی (بای‌پس، هوادهی ناکافی) در سلول فلوتاسیون است.

پروتکل مداخله مهندسی بر اساس تشخیص:

1. برای درجه آزادی ناکافی: فشار هیدروسیکلون قبل از سلول فلوتاسیون را کاهش داده و اپکس را بازتر کنید.

2. برای نرمه‌های آزاد نشده: زمان ماند سلول فلوتاسیون را با کاهش دبی خوراک افزایش دهید و از کلکتورهای با زنجیره کوتاه‌تر استفاده کنید.

3. برای مشکل هیدرودینامیکی: به بخش ۶ (عیب‌یابی میان‌گذر در سلول فلوتاسیون) مراجعه کنید.

۶. پدیده میان‌گذر هیدرولیکی در سلول فلوتاسیون

تعریف فنی: در سلول فلوتاسیون، حالتی که بخشی از جریان خوراک، مسیر اختلاط کامل را طی نکرده و با زمان ماند مؤثر کمتر از ۰.۵ برابر زمان ماند اسمی، مستقیماً از ورودی به خروجی سلول فلوتاسیون جریان می‌یابد.

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• توزیع زمان ماند نامناسب (RTD): آزمایش ردیاب با تزریق پالسی کلرید لیتیوم در سلول فلوتاسیون، منحنی RTD را مشخص می‌کند. وجود یک پیک زودهنگام و تیز در نمودار خروجی سلول فلوتاسیون نشانه میان‌گذر است.

• خرابی استاتور: استاتور در سلول فلوتاسیون مکانیکی، جریان مماسی روتور را به عمودی تبدیل می‌کند. شکستگی یا سایش پره‌های استاتور در سلول فلوتاسیون باعث ایجاد گردابه افقی قدرتمند و بای‌پس خوراک می‌شود.

• طراحی نامناسب بافل‌ها: فاصله یا ابعاد بافل‌های داخلی سلول فلوتاسیون برای هدایت جریان کافی نیست.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. تست ردیاب: این تست را سالی یک‌بار برای سلول فلوتاسیون انجام دهید. اگر τ واقعی کمتر از ۷۰٪ τ اسمی (حجم سلول فلوتاسیون تقسیم بر دبی حجمی خوراک) باشد، بای‌پس در سلول فلوتاسیون قابل توجه است.

2. تعویض استاتور: هر ۶ ماه، استاتور سلول فلوتاسیون باز شده و با گیج سایش (Wear Gauge) بررسی شود. اگر ضخامت کمتر از ۳۰ درصد مقدار اولیه باشد، تعویض انجام شود تا عملکرد سلول فلوتاسیون به حالت طراحی بازگردد.

3. نصب یا اصلاح بافل‌ها: یک بافل افقی یا عمودی در فاصله مناسب بین آخرین استاتور و خروجی سلول فلوتاسیون نصب کنید.

۷. خوردگی و سایش پیش‌رونده قطعات داخلی سلول فلوتاسیون

تعریف فنی: کاهش ضخامت بدنه، روتور، استاتور و لوله‌های هوادهی سلول فلوتاسیون ناشی از اندرکنش مکانیکی ذرات ساینده و پدیده خوردگی الکتروشیمیایی

مکانیسم و علل ریشه‌ای در سلول فلوتاسیون:

• هم‌افزایی سایش-خوردگی: در سلول فلوتاسیون، لایه پسیو روی سطح فلز توسط ذرات کوارتز زدوده شده و فلز تازه در معرض محیط خورنده (آب شور، pH پایین) قرار می‌گیرد. این سیکل، نرخ تخریب را در سلول فلوتاسیون تا ۱۰ برابر افزایش می‌دهد.

• کاویتاسیون: در صورت وجود ترک‌های میکروسکوپی روی روتور سلول، تلاطم جریان باعث ایجاد و فروپاشی حباب‌های بخار روی سطح می‌شود که تنش‌های ضربه‌ای بالا به قطعات سلول فلوتاسیون وارد می‌کند.

• سرعت بحرانی نوک ایمپلر: اگر سرعت خطی نوک روتور در سلول فلوتاسیون از ۶.۵ تا ۷.۵ متر بر ثانیه فراتر رود، نرخ سایش به صورت نمایی افزایش می‌یابد.

پروتکل مداخله مهندسی برای سلول فلوتاسیون:

1. بازرسی ضخامت اولتراسونیک: یک برنامه زمان‌بندی شده برای اندازه‌گیری ضخامت بدنه و قطعات داخلی سلول تنظیم کنید. حداقل ضخامت مجاز (T-min) محاسبه و نقاط بحرانی سلول فلوتاسیون علامت‌گذاری شوند.

2. انتخاب متریال مهندسی شده:

   • برای پالپ اسیدی و ساینده در سلول فلوتاسیون: لاینر لاستیکی نرم با Shore A ۴۰-۵۰

   • برای پالپ خنثی و ذرات تیزگوشه در سلول فلوتاسیون: لاینر سرامیکی آلومینایی یا فولاد ضدسایش با سختی بالای ۶۰ HRC

   • برای روتور سلول فلوتاسیون: استفاده از پوشش پلی‌اورتان مقاوم به هیدرولیز

3. کاهش سرعت روتور: با تعویض قرقره، دور روتور سلول فلوتاسیون را کاهش دهید. یک کاهش ۱۵ درصدی در Tip Speed می‌تواند عمر قطعات سلول را تا ۵۰ درصد افزایش دهد.

نتیجه‌گیری

موارد فوق یک چارچوب سیستماتیک برای تحلیل انحرافات فرآیندی در سلول فلوتاسیون ارائه می‌دهد. مبنای تمامی راهکارها، داده‌برداری پیوسته از پارامترهای سلول، تست‌های استاندارد آزمایشگاهی و پایش شاخص‌های مهندسی است. بهینه‌سازی عملکرد سلول فلوتاسیون مستلزم درک دقیق کنش و واکنشِ متغیرهای شیمیایی، مکانیکی و هیدرودینامیکی در این تجهیز است.

این مقاله به صورت علمی جهت راهنمایی و کمک به پیشبرد امور فنی و اجرایی در خطوط فرآوری تهیه شده است و قطعا نمی‌تواند بدون بررسی‌های تخصصی در خطوط فلوتاسیون و سایت‌های فرآوری، مبنای تصمیم‌گیری واقع شود.
