تیکنر (Thickener) | غلظت‌دهنده صنعتی

تیکنر یا غلظت‌دهنده صنعتی یکی از حیاتی‌ترین تجهیزات در خطوط فرآوری مواد معدنی، صنایع شیمیایی و تصفیه‌خانه‌های آب و فاضلاب است. این دستگاه با بهره‌گیری از نیروی گرانش و اصول ته‌نشینی، فاز جامد را از فاز مایع جدا کرده و از یک سو زیرآب غلیظ (کنسانتره یا باطله متراکم) و از سوی دیگر آب شفاف سرریز (Overflow) تولید می‌کند. در شرایط کنونی کشور که با بحران کم‌آبی مواجه هستیم، نقش تیکنرها فراتر از یک تجهیز فرآیندی است و به عنوان یک راهکار استراتژیک برای بازیابی آب و مدیریت پایدار باطله شناخته می‌شود. طبق آمارهای صنعتی، استفاده از تیکنرهای کارآمد می‌تواند تا ۸۵ تا ۹۵ درصد آب مصرفی در کارخانجات فرآوری را بازیابی کرده و هزینه‌های مرتبط با حمل و نگهداری باطله‌های تر را به حداقل برساند.

علم عملکرد تیکنر بر اساس قانون استوکس (Stokes’ Law) در سیالات بنا شده است که بیان می‌کند سرعت ته‌نشینی ذرات کروی در یک سیال ساکن، به مجذور قطر ذره، اختلاف چگالی جامد و سیال، و عکس ویسکوزیته سیال بستگی دارد. به همین دلیل، طراحی یک تیکنر کارآمد نیازمند درک عمیق از دانه‌بندی مواد، عیار سیال (pH و دما) و استفاده بهینه از منعقدکننده‌ها (Coagulants) و لخته‌سازها (Flocculants) برای افزایش اندازه ذرات و سرعت ته‌نشینی است. در این صفحه، به بررسی جامع انواع تیکنر، اجزای تشکیل‌دهنده، استانداردهای طراحی، نکات خرید و کاربردهای آن در صنایع مختلف خواهیم پرداخت.

🔄 انواع تیکنر | مناسب برای معادن و صنایع مختلف

انتخاب نوع تیکنر بر اساس خصوصیات فیزیکی و شیمیایی خوراک (خوراک ورودی)، دبی جرمی جامد، فضای موجود در کارخانه و بودجه سرمایه‌گذاری انجام می‌شود. در زیر به تفصیل به چهار دسته اصلی رایج در صنایع داخلی می‌پردازیم:

۱️⃣ تیکنر معمولی (Conventional)

ویژگی‌ها و مشخصات فنی: این نوع دارای مخزنی استوانه‌ای با کف مخروطی شکل با زاویه شیب معمولاً بین ۸ تا ۱۲ درجه است. قطر این تیکنرها معمولاً بین ۳ تا ۱۵۰ متر متغیر بوده و نسبت قطر به عمق در آنها حدود ۳:۱ تا ۶:۱ در نظر گرفته می‌شود. طراحی ساده و عدم پیچیدگی در سیستم‌های هیدرولیکی از شاخصه‌های اصلی آن است.

کاربرد اصلی: برای سوسپانسیون‌هایی با درصد جامد پایین (کمتر از ۵٪ حجمی) و ذراتی با اندازه متوسط (۵۰ تا ۲۰۰ میکرون) که سرعت ته‌نشینی قابل قبولی دارند. به عنوان مثال، در واحدهای شستشوی ماسه و برخی کارخانجات تولید کائولن کاربرد فراوان دارد.

مزایا و معایب: قیمت پایین‌تر، تعمیر و نگهداری بسیار آسان و قطعات یدکی در دسترس از مهم‌ترین مزایای آن است. نقطه ضعف آن، تولید زیرآب با غلظت محدود (معمولاً زیر ۴۵٪ وزنی) و نیاز به فضای زیاد نسبت به سایر انواع است.

۲️⃣ تیکنر پرچگال (High-Density)

ویژگی‌ها و مشخصات فنی: این نوع با عمق بیشتر مخزن (افزایش ارتفاع تا ۲ برابر تیکنر معمولی) و طراحی خاص سیستم جمع‌آوری (Rake) با توان بالاتر، قادر به ایجاد فشار هیدرواستاتیک بیشتری بر روی کف مخزن است. زاویه کف مخروطی معمولاً بیشتر (حدود ۱۵ تا ۲۰ درجه) طراحی می‌شود تا جریان پذیری زیرآب غلیظ حفظ شود. این تجهیزات اغلب به سیستم بالابر بازو (Rake Lift) مجهز هستند تا در صورت افزایش بار یا گِلی شدن بستر، بازوها به‌صورت خودکار بالا آمده و از شکستن گیربکس جلوگیری کنند.

کاربرد اصلی: برای موادی با ذرات بسیار ریز (زیر ۳۰ میکرون) مثل باطله‌های کارخانجات فرآوری مس، روی و سرب که ته‌نشینی در آنها با چالش مواجه است. همچنین در صنعت آلومینا (باطله قرمز – Red Mud) استفاده گسترده‌ای دارد.

مزیت‌ها و ملاحظات: کاهش چشمگیر حجم باطله (تا ۷۰ درصد کاهش حجم در برخی موارد) که صرفه‌جویی عظیمی در هزینه‌های حمل، پمپاژ و مساحت سد باطله به همراه دارد. با این حال، قیمت تمام‌شده آن حدود ۲۵ تا ۳۵ درصد بیشتر از نوع معمولی است و نیاز به مهندسی دقیق‌تری دارد.

۳️⃣ تیکنر لاملا (Lamella / Inclined Plate)

ویژگی‌ها و مشخصات فنی: این تیکنرها با بهره‌گیری از صفحات شیبدار موازی (معمولاً با زاویه ۴۵ تا ۶۰ درجه) سطح موثر ته‌نشینی را به شدت افزایش می‌دهند. اصل کار بر اساس «جریان لایه‌ای» است که مسیر حرکت ذرات را کوتاه‌تر کرده و ته‌نشینی را تسریع می‌کند. به دلیل حذف مخزن بزرگ استوانه‌ای، این دستگاه‌ها فضای بسیار کمی اشغال می‌کنند.

کاربرد اصلی: در پروژه‌هایی که محدودیت فضا دارند، مانند تصفیه فاضلاب صنعتی داخل سالن، واحدهای بازیابی آب در کارخانجات تولید آسفالت و شن و ماسه، و همچنین پیش‌تغلیظ کننده (Pre-thickener) قبل از تیکنرهای اصلی.

مزیت‌ها: راندمان بالا در سطح اشغالی کوچک و نصب سریع و آسان. البته به دلیل فاصله کم بین صفحات، این تیکنرها برای موادی با تمایل به چسبندگی یا تشکیل رسوب سخت، چندان مناسب نیستند و نیاز به نگهداری دوره‌ای برای تمیزکاری صفحات دارند.

۴️⃣ تیکنر سریع (Rapid / High-Rate)

ویژگی‌ها و مشخصات فنی: این نوع بر اساس اصول تیکنر پرچگال اما با زمان ماند (Residence Time) بسیار کوتاه‌تر (معمولاً کمتر از ۲ ساعت) طراحی می‌شود. از سیستم‌های تزریق لخته‌ساز قوی و فیدول (Feed Well) با طراحی خاص برای پخش سریع و یکنواخت خوراک استفاده می‌کند. هدف از این طراحی، دستیابی به بالاترین نرخ بارگذاری سطحی (Surface Loading Rate) است که می‌تواند تا ۳ تا ۵ برابر تیکنر معمولی باشد.

کاربرد اصلی: در پروژه‌های با محدودیت زمانی جدی یا کارخانه‌هایی که نوسانات عیار خوراک بالایی دارند و نیاز به تطبیق سریع با شرایط دارند.

مزایا: کاهش قابل توجه سرمایه‌گذاری اولیه به دلیل ابعاد کوچک‌تر و کاهش هزینه‌های ساخت و نصب پایه‌های بتنی.

🏭 کاربردهای تیکنر در صنایع ایران

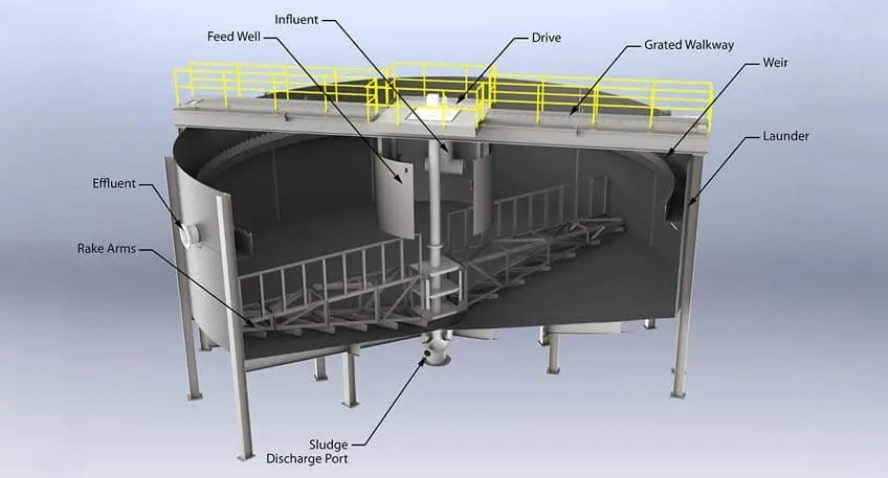

⚙️ اجزای اصلی تیکنر | تحلیل فنی هر بخش

✅ مخزن (Tank)

مخزن قلب دستگاه است که معمولاً از ورق فولاد ST37 یا ST52 با ضخامت محاسبه‌شده بر اساس فشار هیدرواستاتیکی سیال (معمولاً ۱۰ تا ۲۰ میلی‌متر) ساخته می‌شود. برای مقابله با خوردگی، سطوح داخلی با پوشش اپوکسی یا لاینینگ لاستیکی (در صورت وجود مواد ساینده) پوشش داده می‌شود. کف مخزن به صورت شیبدار طراحی شده تا جریان زیرآب به سمت نقطه تخلیه تسهیل شود.

✅ سیستم بازوی جمع‌آوری (Rake Mechanism)

بازوها که مجهز به تیغه‌های جمع‌کننده (Scraper Blades) هستند، به‌آرامی و با سرعت کمتر از ۰.۵ دور در دقیقه می‌چرخند تا لجن ته‌نشین شده را به سمت تخلیه مرکزی هدایت کنند. مکانیزم محرکه می‌تواند به صورت گیربکس حلزونی (Worm Gear) یا گیربکس سیاره‌ای (Planetary) با توان موتوری بین ۵ تا ۱۰۰ کیلووات باشد. در تیکنرهای پیشرفته، سیستم بالابر هیدرولیکی (Rake Lift) نصب می‌شود تا در لحظات بارگذاری اضافی، بازوها بالا رفته و از وارد شدن فشار غیرقابل تحمل به گیربکس جلوگیری کنند.

✅ سیستم تغذیه (Feed Well)

خوراک ورودی باید با انرژی جنبشی پایین وارد مخزن شود تا از به‌هم خوردن لایه‌های ته‌نشین‌شده جلوگیری شود. فیدول (Feed Well) با طراحی استوانه‌ای یا چندمحفظه‌ای، انرژی سیال ورودی را مستهلک کرده و آن را به‌طور یکنواخت در سطح مقطع مخزن پخش می‌کند. در بسیاری از مدل‌های مدرن، لوله‌های تزریق لخته‌ساز در داخل فیدول تعبیه می‌شود تا عمل انعقاد (Flocculation) در بهینه‌ترین شرایط هیدرودینامیکی انجام گیرد.

✅ سرریز جمع‌آوری آب شفاف (Overflow Launder)

آب زلال که به سطح مخزن می‌رسد، توسط یک کانال سرریز دایره‌ای شکل (با دندانه‌های V شکل برای توزیع یکنواخت جریان) جمع‌آوری شده و به مخازن آب بازیافتی یا واحدهای بعدی هدایت می‌شود.

✅ سیستم کنترل هوشمند (Automation & Instrumentation)

در تیکنرهای مدرن، سنسورهای اندازه‌گیری سطح لجن (Sludge Blanket Level)، چگالی‌سنج‌های هسته‌ای (Nuclear Density Gauge) برای اندازه‌گیری درصد جامد زیرآب و دبی‌سنج‌های الکترومغناطیسی نصب می‌شود. داده‌ها به یک واحد کنترل مرکزی (PLC) انتقال می‌یابد که بهره‌بردار را از شرایط بحرانی مطلع ساخته و در صورت لزوم، دور موتور (با VFD) یا دوز مواد شیمیایی را به‌صورت خودکار تنظیم می‌کند.

📐 نکات فنی مهم در طراحی و انتخاب تیکنر

🔹 محاسبات پایه طراحی

• بار سطحی (Surface Loading Rate): که بر حسب مترمکعب بر مترمربع در ساعت (m³/m².h) بیان می‌شود. این پارامتر از تست ستون ته‌نشینی (Batch Settling Test) در آزمایشگاه به دست می‌آید. برای مواد رسی و سخت‌ته‌نشین، این عدد کمتر از ۱ و برای مواد دانه‌درشت تا ۵ نیز می‌رسد.
• زمان ماند (Residence Time): معمولاً بین ۲ تا ۸ ساعت بر اساس سینتیک ته‌نشینی و نیاز به غلظت زیرآب محاسبه می‌شود. زمان ماند طولانی‌تر به معنی متراکم‌تر شدن زیرآب است اما نیاز به قطر بزرگ‌تر تانک دارد.
• نسبت قطر به عمق (Aspect Ratio): نسبت قطر مخزن به ارتفاع پالپ (عمق مفید). نسبت های پایین (۳:۱) برای مواد دانه‌درشت و نسبت های بالا (۶:۱) برای مواد ریز و لخته‌شده مناسب است.

🔹 عوامل مؤثر بر عملکرد

• دانه‌بندی مواد (PSD): هرچه ذرات ریزتر باشند (به ویژه بخش گل و سیلت زیر ۲۰ میکرون)، ته‌نشینی کندتر بوده و مصرف لخته‌ساز به شدت افزایش می‌یابد.
• دانسیته جامد و مایع: اختلاف چگالی مستقیم بر نیروی محرکه گرانشی تأثیر می‌گذارد.
• pH و شیمی آب: تغییرات pH می‌تواند بار سطحی ذرات را تغییر داده و فرآیند لخته‌سازی را مختل کند. بنابراین پایدارسازی شیمیایی خوراک از اهمیت بالایی برخوردار است.
• دمای خوراک: افزایش دما باعث کاهش ویسکوزیته سیال شده و سرعت ته‌نشینی را افزایش می‌دهد.

💎 مزایای استفاده از تیکنرهای ساخت ایران

💰 صرفه‌جویی اقتصادی

• کاهش ۴۰ تا ۶۰ درصدی مصرف آب شیرین در خطوط فرآوری که در سال‌های خشکسالی، مستقیماً به معنی کاهش هزینه‌های تأمین آب و افزایش پایداری تولید است.
• کاهش قابل توجه هزینه‌های حمل و دفع باطله (Tailings) به دلیل افزایش درصد جامد از ۲۰٪ به ۵۰-۶۰٪.
• بازگشت سرمایه (ROI) معمولاً کمتر از ۱۸ ماه محاسبه می‌شود.

🌱 مزایای زیست‌محیطی

• کاهش انتشار پساب حاوی مواد شیمیایی و فلزات سنگین به محیط‌زیست.
• ایجاد باطله‌های متراکم‌تر که نیاز به سدهای بزرگ و پرهزینه را کاهش می‌دهد.
• امکان کشت پوشش گیاهی و بازسازی معادن پس از اتمام فعالیت به دلیل زهکشی بهتر باطله.

⚙️ مزایای فنی ساخت داخل

• طراحی بر اساس شرایط خاص آب و هوایی و ویژگی‌های کانی‌شناسی معادن ایران (مانند خاک‌های رس‌دار و آب‌های سخت).
• دسترسی سریع به قطعات یدکی و کاهش زمان توقف خط تولید (Downtime) به دلیل پشتیبانی داخلی.
• هزینه حمل و نقل پایین‌تر نسبت به نمونه‌های وارداتی و عدم وابستگی به ارز.

💰 قیمت تیکنر | تحلیل عوامل تعیین‌کننده هزینه

محدوده قیمت تقریبی (۱۴۰۴): از حدود ۵۰۰ میلیون تومان برای تیکنرهای کوچک آزمایشگاهی یا لاملا با ظرفیت پایین تا ۱۵ تا ۲۰ میلیارد تومان برای تیکنرهای غول‌پیکر با قطر بالای ۵۰ متر برای معادن بزرگ مس و آهن متغیر است.

🛒 راهنمای جامع خرید و نصب تیکنر

مراحل استاندارد اجرای پروژه تیکنر از صفر تا صد:

• فاز ۱ (آزمایشگاهی): انجام تست ستون ته‌نشینی با نمونه خوراک واقعی معدن برای تعیین دوز بهینه لخته‌ساز (معمولاً ۵ تا ۵۰ گرم بر تن جامد) و نرخ بارگذاری سطحی.
• فاز ۲ (مشاوره تخصصی): تیم مهندسی طاشکو با بررسی بودجه، فضای موجود و اهداف تولیدی، نوع مناسب (معمولی، پرچگال یا لاملا) را پیشنهاد می‌دهد.
• فاز ۳ (طراحی مهندسی): ارائه نقشه‌های سه‌بعدی اجرایی، محاسبات المان محدود (FEA) برای مقاومت مخزن در برابر بارگذاری باد و زلزله، و لیست کامل تجهیزات جانبی (BOM).
• فاز ۴ (ساخت و تولید): انجام عملیات برش، رولینگ، جوشکاری تحت نظارت بازرسین جوش (QC)، تست نشت (Hydrotest) و اعمال پوشش‌های نهایی.
• فاز ۵ (نصب و راه‌اندازی): ارسال قطعات به‌صورت پیش‌ساخته به سایت، نصب توسط تیم اجرایی مجرب و راه‌اندازی سرد و گرم با حضور مهندسین بهره‌برداری.

📝 نتیجه‌گیری

تیکنرها نه تنها یک الزام فنی در خطوط مدرن فرآوری محسوب می‌شوند، بلکه در بستر اقتصادی و زیست‌محیطی فعلی ایران، یک نیاز استراتژیک برای بقای صنایع آب‌بر هستند. انتخاب یک تیکنر با طراحی دقیق و منطبق بر ویژگی‌های خاص خوراک، می‌تواند علاوه بر بازگشت سرمایه سریع (معمولاً کمتر از ۲ سال)، به عنوان یک مزیت رقابتی پایدار در کاهش هزینه‌های عملیاتی و حفظ حقوق عامه زیست‌محیطی ایفای نقش کند. گروه مهندسی طاشکو با بهره‌گیری از دانش روز دنیا (مطابق با استانداردهای ANSI/HI و DIN) و تجارب موفقی که در پروژه‌های متعدد معدنی کشور داشته است، آماده ارائه خدمت از مرحله مشاوره و تست تا ساخت، نصب و پشتیبانی دائمی می‌باشد.
