سلول فلوتاسیون؛ قلب تپنده فرآوری مواد معدنی
در صنایع معدنی، جداسازی مواد ارزشمند از باطله یکی از حیاتیترین مراحل است که تأثیر مستقیمی بر بازدهی اقتصادی، کیفیت محصول نهایی و هزینههای عملیاتی کارخانه دارد. سلول فلوتاسیون، دستگاه پیشرفتهای است که با استفاده از اختلاف در ویژگیهای سطحی مواد، این جداسازی هوشمندانه و با راندمان بالا را ممکن میسازد. شرکت طاشکو (طراحان تجهیزات آرمان شیز)، با بهرهگیری از دانش فنی روز و تجربهای غنی در حوزه مهندسی و ساخت تجهیزات صنعتی، طراحی و تولید انواع سلولهای فلوتاسیون را با بالاترین استانداردهای کیفیت انجام میدهد تا پاسخگوی نیاز متنوع معادن و صنایع فرآوری کشور باشد.
🔬 اصول کار و مکانیسم سلول فلوتاسیون
فرآیند فلوتاسیون بر پایه یک اصل ساده اما هوشمندانه استوار است: «ذرات آبگریز به حبابهای هوا میچسبند و به سطح سلول میآیند، در حالی که ذرات آبدوست در محلول باقی میمانند.» این فرآیند در چند گام کلیدی در داخل سلول فلوتاسیون اتفاق میافتد:
- تهیه خوراک (Pulp Preparation): ابتدا ماده معدنی خرد شده به صورت دوغاب (اسلاری) با آب مخلوط و به سلول تغذیه میشود. در این مرحله، مواد شیمیایی خاصی به نام کلکتور (Collector) به پالپ اضافه میشود تا سطح ذرات باارزش را آبگریز کند.
- هوادهی و تولید حباب (Aeration): سیستم هوادهی سلول، حبابهای ریز هوا را در حجم بالا و به صورت یکنواخت در دوغاب تزریق میکند. اندازه و توزیع حبابها نقش کلیدی در کارایی فرآیند دارد.
- برخورد و اتصال (Attachment): ذرات معدنی با ارزش که توسط معرفهای شیمیایی آبگریز شدهاند، به این حبابها میچسبند. این اتصال زمانی رخ میدهد که ذره و حباب با هم برخورد کنند و لایه آب بین آنها شکسته شود.
- شناورسازی و جداسازی (Separation): حبابهای حامل ذرات ارزشمند، به دلیل نیروی شناوری، به سطح دوغاب صعود میکنند و یک لایه کف پایدار تشکیل میدهند. کفسازها (Frother) به پایدار ماندن این لایه کمک میکنند.
- برداشت محصول (Concentrate Removal): این لایه کف غنی شده، به صورت خودکار یا توسط دستگاههای مخصوص از سطح سلول سرریز یا برداشت میشود و کنسانتره نهایی را تشکیل میدهد. مواد باقیمانده در ته سلول به عنوان باطله (Tailings) از مدار خارج میشوند.
⚙️ اجزاء اصلی و مشخصات فنی سلولهای فلوتاسیون طاشکو
سلولهای فلوتاسیون تولیدی طاشکو، با دقت مهندسی و از مواد با کیفیت ساخته میشوند. اجزای کلیدی این دستگاه عبارتند از:
- تانک (Tank): بدنه اصلی سلول که معمولاً از ورقهای فولادی با پوشش ضدسایش (لاینینگ) از جنس لاستیک یا پلیاوره مقاوم ساخته میشود. طراحی هندسی تانک تأثیر مستقیمی بر الگوی جریان و کارایی سلول دارد.
- سیستم پراکننده هوا (Impeller & Diffuser): شامل پروانه (ایمپلر) و استاتور. این بخش مسئول مکش هوا، توزیع یکنواخت آن در حجم سلول و معلق نگهداشتن ذرات است. طراحی این قطعات تعیینکننده میزان مصرف انرژی و کیفیت حبابزنی است.
- سیستم هوادهی (Air Blower/Compressor): تأمین کننده هوای مورد نیاز برای ایجاد حباب. در برخی سلولها، این سیستم به صورت خودمکش و در برخی دیگر به صورت هوادهی اجباری طراحی میشود.
- مکانیزم راهانداز و انتقال قدرت (Drive Mechanism): شامل الکتروموتور، جعبه دنده (گیربکس) و شفت که نیروی لازم برای چرخش ایمپلر را فراهم میکند.
- سیستم تخلیه و کنترل سطح (Discharge & Level Control): شیرها و مکانیزمهایی برای تخلیه کنسانتره و باطله و نیز تنظیم سطح دوغاب در سلول. کنترل دقیق سطح پالپ برای دستیابی به بازیابی مطلوب ضروری است.
مشخصات عمومی قابل طراحی و ساخت
| پارامتر | محدوده / توضیحات |
|---|---|
| حجم سلول | از ۳ تا ۱۰ مترمکعب و بالاتر |
| جنس بدنه | فولاد معمولی، فولاد ضدزنگ (استنلس استیل) با پوششهای ضدخوردگی و ضدسایش |
| نوع ایراسیون | مکانیکی (Self‑Aspirated) یا هوادهی اجباری (Forced Air) |
| قدرت موتور | بر اساس حجم و طراحی سلول، از چند کیلووات تا صدها کیلووات |
| کنترلپذیری | امکان نصب سیستمهای اتوماسیون برای کنترل سطح، سرعت دور، دبی هوا و pH |
📊 راهنمای جامع انتخاب سلول فلوتاسیون: سالا یا RCS؟
یکی از مهمترین تصمیمات در طراحی مدار فلوتاسیون، انتخاب نوع مناسب سلول است. شرکت طاشکو با ارائه دو خانواده اصلی از سلولهای فلوتاسیون، امکان انتخاب بهینه را بر اساس نیاز پروژه فراهم کرده است. درک تفاوتهای این دو خانواده، کلید دستیابی به بیشترین بازدهی اقتصادی و فنی است.

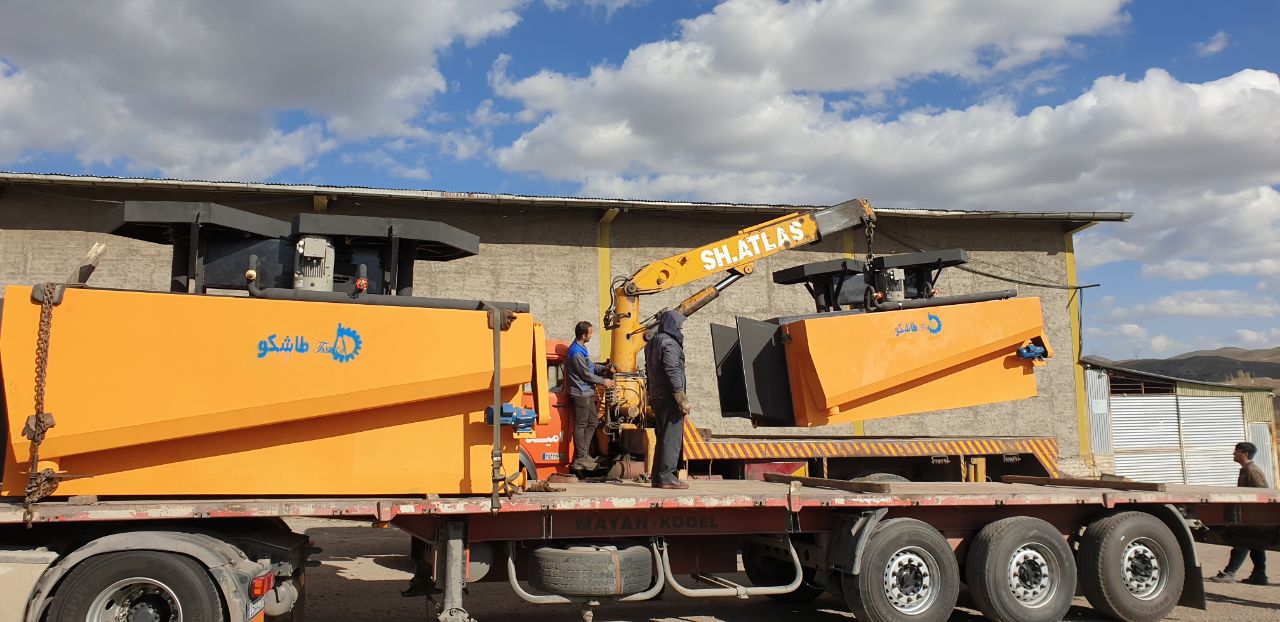

🔵 سلول فلوتاسیون سالا (SALA) – طراحی کلاسیک و اثباتشده، گزینهای مطمئن با هزینه نگهداری پایین و تعمیرات آسان. مناسب برای پروژههایی با شرایط عملیاتی پایدار و بودجه مشخص.

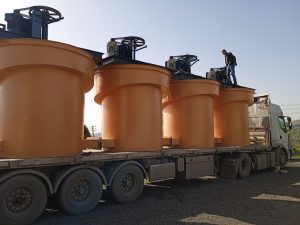

🟢 سلول فلوتاسیون RCS (Reactor Cell System) – نسل پیشرفته با مکانیسم همزن DV™، مصرف انرژی بهینه (تا ۲۰٪ کاهش) و بازیابی بالاتر. مناسب برای معادن پیشرو با هدف حداکثر بهرهوری و اتوماسیون.
مقایسه جامع سلول سالا و RCS
| ویژگی | سلول فلوتاسیون سالا (SALA) | سلول فلوتاسیون RCS |
|---|---|---|
| فلسفه طراحی | کلاسیک، اثباتشده و ساده | مدرن، هوشمند و بهینهشده با تکنولوژی DV™ |
| میزان بازیابی | پایدار و مطمئن در شرایط معمول | حداکثری و بالاتر (مناسب برای کانیهای سخت) |
| مصرف انرژی | متوسط | بهینه (تا ۲۰٪ کاهش نسبت به نمونههای قدیمی) |
| هزینه نگهداری | پایین و بسیار آسان (قطعات در دسترس) | نیاز به تخصص بیشتر اما با فواصل تعمیرات طولانیتر |
| هزینه سرمایهگذاری | مقرونبهصرفهتر | بالاتر (بازگشت سرمایه از طریق افزایش عیار) |
| کنترل فرآیند | قابلیت یکپارچهسازی با سیستمهای کنترل معمول | طراحی شده برای سیستمهای کنترل پیشرفته و هوشمند |
| مناسب برای | معادن با خوراک پایدار و بودجه مشخص | معادن پیشرو با هدف حداکثر بهرهوری و اتوماسیون |
📌 راهنمای سریع انتخاب
🏭 کاربردها در صنایع مختلف
سلولهای فلوتاسیون طاشکو در طیف گستردهای از صنایع معدنی و فرآوری مورد استفاده قرار میگیرند:
- فلزات پایه: صنعت مس برای بازیابی سولفیدهای مس از سنگ معدن، صنعت سرب و روی برای جداسازی کانیهای سولفیدی پیچیده، و صنعت نیکل و مولیبدن.
- فلزات گرانبها: فرآوری طلا و نقره، جایی که سلولهای فلوتاسیون نقش کلیدی در بازیابی این فلزات باارزش ایفا میکنند.
- صنایع غیرفلزی: صنعت زغالسنگ برای شستشو و حذف خاکستر از زغال (Coal Washing)، صنایع پتاس و فسفات، و همچنین تصفیه پسابهای صنعتی و بازیابی مواد از لجن.
- مراحل مختلف فلوتاسیون: سلولهای فلوتاسیون در مدارهای خشنکننده (Rougher) برای بازیابی اولیه، تمیزکننده (Cleaner) برای افزایش عیار، و سرنتی (Scavenger) برای بازیابی مجدد مواد باارزش از باطله استفاده میشوند.
✨ چرا سلول فلوتاسیون طاشکو را انتخاب کنیم؟
- راندمان جداسازی بالا: طراحی بهینه سیستم پراکننده هوا و هندسه سلول برای ایجاد بازیابی حداکثری.
- مصرف انرژی بهینه: انتخاب دقیق موتور و گیربکس با راندمان بالا و طراحی آیرودینامیک ایمپلر.
- دوام و طول عمر عالی: استفاده از مواد درجه یک، پوششهای ضدسایش باکیفیت و ساخت تحت استانداردهای دقیق کنترل کیفیت.
- نگهداری آسان: طراحی کاربرپسند با دسترسی آسان به اجزای داخلی برای بازرسی و سرویس.
- تطبیقپذیری: امکان طراحی و ساخت سفارشی بر اساس نیاز خاص و شرایط سایت کارخانه شما.
- پشتیبانی فنی و خدمات پس از فروش کامل: از نصب و راهاندازی تا تأمین قطعات یدکی و مشاوره بهرهبرداری.
📸 پروژههای اجراشده سلول فلوتاسیون
شرکت طاشکو با اجرای پروژههای متعدد در معادن و کارخانههای فرآوری داخل و خارج از کشور، توانایی خود را در طراحی، ساخت و راهاندازی سلولهای فلوتاسیون به اثبات رسانده است. از جمله این پروژهها میتوان به پروژه افراسنگ یزد، پروژه رادین زرکان جوین و پروژه ارمنستان اشاره کرد که هر یک با استفاده از سلولهای فلوتاسیون سالا یا RCS با موفقیت به بهرهبرداری رسیدهاند.
📞 قدم بعدی: درخواست مشاوره تخصصی
آیا به دنبال راهحلی بهینه برای فرآوری مواد معدنی خود هستید؟ تیم متخصصان طاشکو آماده ارائه مشاوره رایگان، طراحی مهندسی و ساخت سلول فلوتاسیون منطبق با دقیقترین نیازهای شما است.
برای دریافت اطلاعات دقیقتر، مشاوره تخصصی یا استعلام قیمت، با کارشناسان ما در طاشکو از طریق بخش ارتباط با ما تماس حاصل نمایید.
❓ سوالات متداول (FAQ)
سلول سالا با طراحی کلاسیک و ساده خود، گزینهای مقرونبهصرفه با نگهداری آسان است، در حالی که سلول RCS با تکنولوژی پیشرفته DV™، بازیابی بالاتر، مصرف انرژی بهینه و کنترل هوشمند فرآیند را ارائه میدهد.
زمان ماند موردنیاز فلوتاسیون و ظرفیت کارخانه دو عامل تعیینکننده در محاسبه حجم سلول هستند. موادی که کند شناور میشوند به سلولهایی با حجم بیشتر و زمان ماند طولانیتر نیاز دارند.
بله، شرکت طاشکو با بهرهگیری از دانش فنی و تجربه گسترده خود، امکان طراحی و ساخت سلولهای فلوتاسیون را بر اساس نیاز خاص هر پروژه و شرایط سایت کارخانه فراهم میکند.
خدمات پس از فروش طاشکو شامل نصب و راهاندازی، تأمین قطعات یدکی اورجینال، آموزش اپراتورها و پرسنل فنی، و پشتیبانی فنی مستمر در طول دوره بهرهبرداری است.
بله، در بسیاری از مدارهای فلوتاسیون، از سلولهای سالا در مراحل ابتدایی (خشنکن) و از سلولهای RCS در مراحل انتخابی (تمیزکننده) استفاده میشود تا از مزایای هر دو تکنولوژی بهرهمند شد.
