بگ فیلتر در کارخانه‌های فرآوری معادن: کنترل غبار، سود پنهان و حفظ محیط زیست

چکیده اجرایی:
در تاسیسات فرآوری مواد معدنی، از مدار خردایش و دانه‌بندی گرفته تا عملیات حرارتی پیشرفته در کوره‌های دوار و سیستم‌های تشویه، یکی از دارایی‌های شما بی‌صدا در حال نابودی است: ذرات ریز و ارزشمند ماده معدنی که از دودکش‌ها خارج می‌شوند.

 این مقاله با نگاهی علمی، اقتصادی و مهندسی، ثابت می‌کند که چرا یک بگ فیلتر صنعتی (غبارگیر کیسه‌ای) نه یک الزام قانونی پرهزینه، بلکه یک مرکز سود پنهان در قلب کارخانه شماست. اگر به دنبال درک عمیق فناوری فیلتراسیون، محاسبه نرخ بازگشت سرمایه (ROI) و انتخاب یک شریک مهندسی مطمئن برای ساخت تجهیزات هستید، این راهنما را تا انتها بخوانید.

فصل ۱: غبار معدنی؛ دشمن خاموش کارخانه فرآوری

صنعت فرآوری مواد معدنی ذاتاً با خردایش، سایش، طبقه‌بندی و انتقال مواد جامد سر و کار دارد. از لحظه‌ای که سنگ معدن وارد دهانه سنگ‌شکن فکی یا مخروطی می‌شود، نبردی دائمی با ذرات فرار آغاز می‌گردد. اما چرا باید یک مدیر کارخانه یا مهندس ارشد به این ذرات به چشم یک “تهدید استراتژیک” نگاه کند؟ سه دلیل بسیار مهم وجود دارد:

۱.۱. زیان اقتصادی مستقیم: پرواز سرمایه از دودکش

بیایید صریح باشیم: هر گرم غباری که از کارخانه خارج می‌شود، دیگر کنسانتره، خاک روی، اکسید آهن یا کنسانتره مولیبدن نیست. این ماده با صرف هزینه‌های سنگین استخراج، باربری، خردایش و انرژی به نقطه فعلی رسیده و حالا در آستانه تبدیل شدن به یک زباله صنعتی یا آلاینده هواست. مطالعات موردی (Case Studies) در صنعت مس و طلا نشان می‌دهد که یک مدار خردایش و فلوتاسیون بدون سیستم فیلتراسیون مناسب می‌تواند تا ۳-۵٪ از خوراک ورودی را به صورت غبار از دست بدهد. این درصد در مقیاس یک کارخانه ۱۰۰۰ تنی در روز، فاجعه‌بار است.

۱.۲. سلامت نیروی کار و مقررات سختگیرانه HSE

گرد و غبار حاوی سیلیس (سیلیکوزیس)، ذرات فلزات سنگین یا مواد شیمیایی، تهدید جدی برای سلامت کارگران است. قوانین جدید ایمنی و بهداشت صنعتی، کارفرمایان را ملزم به کنترل ذرات قابل استنشاق (PM2.5 و PM10) کرده‌اند. نبود یک سیستم بگ فیلتر کارآمد می‌تواند منجر به جریمه‌های سنگین، تعطیلی خط تولید و حتی پیگرد قانونی مدیران شود.

۱.۳. آسیب به تجهیزات و فرآیند تولید

غبار انباشته‌شده روی موتورها، گیربکس‌ها و یاتاقان‌ها مانند یک عایق حرارتی و ساینده عمل کرده و عمر تجهیزات گران‌قیمت را کاهش می‌دهد. همچنین، نشست غبار روی تابلوهای برق و سنسورها می‌تواند خطاهای عملیاتی ایجاد کند. بنابراین، یک کارخانه فرآوری مدرن بدون یک استراتژی جامع کنترل غبار، عملاً نمی‌تواند به بهره‌وری اسمی خود دست یابد.

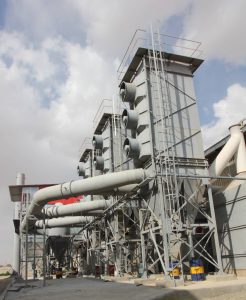

فصل ۲: آناتومی یک بگ فیلتر پیشرفته (Baghouse Anatomy)

بگ فیلتر که در ادبیات مهندسی “غبارگیر کیسه‌ای” یا Baghouse نامیده می‌شود، یک دستگاه جداسازی جامد-گاز است. برخلاف سیکلون‌ها که بر اساس نیروی گریز از مرکز و صرفاً برای ذرات درشت کار می‌کنند، بگ فیلتر برای شکار ذرات در ابعاد میکرون و ساب‌میکرون طراحی شده است. ساختار اصلی آن شامل بخش‌های زیر است:

محفظه (Casing/Housing): معمولاً از ورق‌های سنگین کربن استیل یا در صورت خورندگی محیط، استیل ۳۰۴ و ۳۱۶ ساخته می‌شود. طاشکو در طراحی محفظه، تحمل فشار منفی (وکیوم) یا مثبت را با ضرایب اطمینان بالا برای شرایط سخت معادن محاسبه می‌کند.

کیسه‌های فیلتر (Filter Bags): قلب تپنده سیستم. این کیسه‌های استوانه‌ای از الیاف مصنوعی یا طبیعی تنیده شده‌اند. انتخاب جنس کیسه بگ فیلتر به پارامترهای فرآیندی بستگی دارد:

• پلی‌استر (PE): برای دماهای زیر ۱۳۰ درجه سانتیگراد و کاربردهای عمومی.

• نومکس (Nomex/Aramid): مقاوم در برابر حرارت تا ۲۰۰ درجه سانتیگراد، ایده‌آل برای خشک‌کن‌ها و برخی کوره‌ها.

• فایبرگلاس (Fiberglass): برای دماهای بسیار بالا (تا ۲۶۰ درجه).

• PTFE یا PPS: برای گازهای شدیداً اسیدی و شیمیایی (مانند برخی فرآیندهای لیچینگ و تشویه).

قفس‌ها (Cages): اسکلت فلزی که کیسه‌ها را روی آن سوار می‌کنند تا در برابر فشار جریان گاز، کیسه مچاله نشود.

مکانیزم تمیزکاری (Pulse Jet Cleaning): پیشرفته‌ترین روش تمیزکاری است. در این سیستم، هواپیمای کمپرسور از مخزن هوای فشرده (Air Header) با فرمان شیرهای دیافراگمی (Pulse Valves) به صورت پالس‌های قدرتمند معکوس به داخل کیسه‌ها شلیک می‌شود. این شوک، کیک غبار چسبیده به سطح بیرونی را جدا کرده و به داخل قیف (هاپر) می‌ریزد. مزیت این روش، تمیزکاری آنلاین و بدون نیاز به توقف خط تولید است.

قیف و شیر تخلیه (Hopper & Rotary Valve): ذرات جمع‌آوری شده باید به طور مداوم از قیف تخلیه شوند تا برگشت داده نشوند. شیر دوار (روتاری ولو) ضمن تخلیه غبار، از ورود هوای کاذب (نشت هوا) به سیستم جلوگیری می‌کند.

فصل ۳: کاربردهای حیاتی بگ فیلتر در خطوط فرآوری طاشکو

تخصص طاشکو در مهندسی تجهیزات فرآوری، ارتباط مستقیمی با فهم دقیق فرآیندها دارد. یک بگ فیلتر برای هر بخش، نیازمند طراحی اختصاصی است:

۳.۱. بگ فیلتر در مدار خردایش و دانه‌بندی

در نقاط انتقال مواد (Transfer Points)، سرندهای لرزان و به ویژه سنگ‌شکن‌ها، حجم عظیمی غبار ساینده تولید می‌شود. چالش اینجاست که سرعت هوا بالا و غبار دارای ذرات زبر و خورنده است. در اینجا ورودی بگ فیلتر باید دارای بافل (Baffle) منحرف‌کننده باشد تا برخورد مستقیم ذرات سنگین به دیواره کیسه‌ها رخ ندهد.

۳.۲. بگ فیلتر کوره دوار (Rotary Kiln Baghouse)

کوره‌های دوار برای تشویه، احیا یا خشک‌کردن کنسانتره استفاده می‌شوند. گازهای خروجی داغ (۲۰۰-۸۰۰ درجه سانتیگراد) اگر قبل از ورود به بگ فیلتر خنک‌کاری (Quenching) یا رقیق‌سازی نشوند، می‌توانند کیسه‌ها را ذوب کنند. همچنین، رطوبت گاز و نقطه شبنم اسیدی (Acid Dew Point) دشمن شماره یک فیلتراسیون است. تیم طاشکو با طراحی محفظه‌های اختلاط هوای سرد (Dilution Dampers) و انتخاب کیسه‌های ضد اسید، این گلوگاه را مدیریت می‌کند.

۳.۳. غبارگیری از سیستم‌های انتقال مواد (اسکرو و بلت کانوایرها)

مواد پودری در حین جابجایی توسط اسکرو کانوایرها یا ریزش روی بلت کانوایرها، هوا را اشباع می‌کنند. این یک منبع غبار ممتد است. در این بخش‌ها از هودهای مکنده موضعی (Pick-up Points) استفاده می‌شود که با لوله‌کشی به بگ فیلتر مرکزی متصل‌اند. طراحی صحیح حجم مکش (CFM) در اینجا اهمیت دارد؛ اگر مکش بیش از حد باشد، مواد مفید را نیز می‌کشد و اگر کم باشد، غبار به سالن پس می‌زند.

فصل ۴: محاسبه اقتصادی بازگشت سرمایه (ROI) – چرا این یک هزینه نیست؟

اکنون به جذاب‌ترین بخش برای مدیران مالی و صاحبان صنایع می‌رسیم. برای نشان دادن قدرت یک بگ فیلتر، یک مثال واقعی شبیه‌سازی می‌کنیم:

سناریوی فرضی: کارخانه فرآوری طلا – خروجی کوره تشویه

• خوراک ورودی روزانه کوره: ۵۰۰ تن کنسانتره

• میزان فرار ذرات (Dust Loss) بدون بگ فیلتر: ۱.۵٪ (۷.۵ تن در روز)

• عیار متوسط طلا در غبار فراری: ۲۵ گرم در تن

• طلای از دست رفته روزانه: ۱۸۷.۵ گرم در روز

• طلای از دست رفته سالانه (۳۳۰ روز کاری): ۶۱,۸۷۵ گرم (حدود ۶۲ کیلوگرم طلا!)

• ارزش ریالی طلای هدررفته (با احتساب هر گرم ۱۰,۰۰۰,۰۰۰ تومان): رقمی بالغ بر 620 میلیارد تومان در سال.

توجه کنید: این فقط یک بخش از کارخانه است. خطوط خردایش و سرندها را نیز اضافه کنید. حال سوال اینجاست: “هزینه خرید یک بگ فیلتر سفارشی‌ساز چقدر است؟” در مقایسه با عدد بالا، هزینه بگ فیلتر ناچیز و قابل بازگشت در چند هفته اول بهره‌برداری است. شما با نصب یک غبارگیر کیسه‌ای مناسب، نه تنها از جریمه‌های محیط زیست فرار می‌کنید، بلکه یک واحد بازیابی کنسانتره ایجاد کرده‌اید.

فصل ۵: طاشکو؛ مهندسی بگ فیلتر از مرحله مفهوم تا راه‌اندازی

شرکت طاشکو با شعار “طراحی، ساخت و اجرای پروژه‌های فرآوری معدنی” ، بگ فیلتر را نه به عنوان یک کالای قفسه‌ای، بلکه به عنوان یک پروژه مهندسی می‌بیند. رویکرد ما در ساخت بگ فیلتر چه تفاوتی دارد؟

الف) طراحی فرآیندی (Process Design):
مهندسان طاشکو ابتدا Data Sheet گاز شما را کامل می‌کنند: دما، رطوبت نسبی، توزیع اندازه ذرات (PSD)، چگالی غبار، خاصیت چسبندگی و سایش. سپس نسبت هوا به پارچه (Air-to-Cloth Ratio) را نه بر اساس حدس، که بر اساس استانداردهای بین‌المللی (مانند ACGIH) برای آن ماده خاص تعیین می‌کنیم. این یعنی نه بزرگنمایی هزینه با ساخت یک غبارگیر بیش از حد بزرگ، و نه ریسک خرابی با یک سیستم دست‌کم‌گرفته.

ب) ساختار مکانیکی مستحکم:
معادن ایران، از زرشوران در تکاب آذربایجان تا سنگان در خواف خراسان، شرایط جوی و عملیاتی بسیار سختی دارند. ما جهت ساخت تمام تجهیزات تولیدی از مواد اولیه با کیفیت و به عنوان مثال از ورق‌های با شاخص ST37 یا ST52 با ضخامت واقعی استفاده می‌کنیم. جوشکاری سازه تحت نظر بازرسان و با کنترل کیفی بالا انجام می‌شود.

ج) بومی‌سازی قطعات حساس:
یکی از چالش‌های صنعتگران ایرانی، تأمین شیرهای پالس (Pulse Valves) و کنترلرهای تایمری است. طاشکو با تکیه بر شبکه تأمین قطعات خود، هم قطعات اصلی اروپایی-آسیایی را تأمین می‌کند و هم راه‌حل‌های جایگزین بومی با کیفیت بالا برای کاهش قیمت تمام‌شده ارائه می‌دهد.

د) مخازن تحت فشار و استیل:
با توجه به اینکه برخی از بگ فیلترها در معرض گازهای خورنده (مثلاً در خطوط لیچینگ اسیدی یا مواد شوینده) کار می‌کنند، توانایی طاشکو در طراحی و ساخت مخازن تحت فشار استیل ۳۰۴ و ۳۱۶ یک مزیت رقابتی بزرگ است. ما بگ فیلترهای تمام استیل برای صنایع خاص می‌سازیم، چیزی که بسیاری از سازندگان متداول از آن اجتناب می‌کنند.

فصل ۶: راهنمای انتخاب و نگهداری بهینه از سیستم‌های بگ فیلتر

برای تضمین عمر طولانی یک بگ فیلتر (که طاشکو معمولاً بدنه آن را برای ۲۰ سال و کیسه‌ها را بسته به شرایط ۲ تا ۵ سال گارانتی عملکردی می‌کند)، رعایت نکات زیر الزامی است:

۱. مدیریت نقطه شبنم (Dew Point Management):
اگر دمای گاز درون محفظه به زیر نقطه شبنم اسیدی یا بخار آب برسد، غبار مرطوب شده و به سیمان سخت تبدیل می‌شود که کیسه‌ها را نابود می‌کند. همیشه باید هیترهای مخصوص روی قیف (Hopper Heaters) نصب شوند و بدنه عایقکاری (Insulation) شود.

۲. مانیتورینگ لحظه‌ای افت فشار (Differential Pressure ΔP):
فشار سنج اختلافی (DP Gauge) چشم‌های شما درون بگ فیلتر است. افزایش ناگهانی ΔP یعنی کیسه‌ها کور شده‌اند. کاهش ناگهانی یعنی کیسه پاره شده یا نشتی داریم. نظارت روزانه این عدد، از فاجعه جلوگیری می‌کند.

۳. کیفیت هوای فشرده:
هوای ابزار دقیق (Instrument Air) که به پالس‌ها می‌خورد، باید مطلقاً خشک و بدون روغن باشد. کوچک‌ترین رطوبت، کیسه‌ها را گِل آلود می‌کند. وجود روغن کمپرسور، غبار را چسبناک کرده و کورکننده دائمی ایجاد می‌کند.

فصل ۷: بگ فیلتر و توسعه پایدار؛ مسئولیت اجتماعی شرکتی (CSR)

معادن امروزی نمی‌توانند نسبت به محیط زیست بی‌تفاوت باشند. ISO 14001 و مجوزهای بهره‌برداری، همه در گرو کنترل آلاینده‌هاست. یک بگ فیلتر با راندمان ۹۹.۹٪ می‌تواند ذرات PM2.5 را که خطرناک‌ترین نوع آلودگی هوا برای ریه‌های انسان است، به طور کامل مهار کند. این یعنی:

• هوای پاک‌تر برای روستاها و شهرهای اطراف معدن

• کاهش استرس قانونی برای هیئت مدیره

• دریافت جایزه‌ها و مشوق‌های صنعت سبز

جمع‌بندی نهایی:

غبار خروجی از کارخانه شما، یک چک سفید امضا شده بدون نام است که در حال نقد شدن توسط باد است. با یک سیستم بگ فیلتر مهندسی‌شده، این چک به حساب بانکی کارخانه واریز می‌شود. فرقی نمی‌کند به دنبال بگ فیلتر برای سلول فلوتاسیون خود هستید، یا یک غبارگیر غول‌پیکر برای کوره دوار تشویه، یا یک سیستم مکنده برای نقاط انتقال مواد، شرکت طاشکو با تجربه طراحی و ساخت تجهیزات فرآوری معادن (از جمله مخازن، میکسرها، تیکنرها و اسکرو کانوایرها)، این اطمینان را می‌دهد که بگ فیلتر شما نه یک قطعه جدا، بلکه عضوی هماهنگ در پیکره خط تولیدتان باشد.

جهت مشاوره فنی همین امروز با کارشناسان بخش فرآوری طاشکو از طریق بخش ارتباط با ما تماس بگیرید. ما به کارخانه شما می‌آییم، گاز خروجی را آنالیز می‌کنیم و یک پیشنهاد فنی-مالی شفاف ارائه می‌دهیم که نرخ بازگشت سرمایه دقیق را نشان می‌دهد.
