رازهای یک فلوتاسیون بی‌نقص: همه چیز درون سلول اتفاق می‌افتد!

مقدمه

اگر از یک مهندس فرآوری باتجربه بپرسید که بزرگترین چالش یک کارخانه چیست، احتمالاً پاسخش فراتر از عیار خوراک یا قیمت مواد شیمیایی خواهد بود. چالش واقعی، تکرارپذیری نتایج است. چرا با وجود ثابت نگه‌داشتن نوع و مقدار کلکتور، کف‌ساز و تنظیمات pH، باز هم بازیابی و عیار کنسانتره نوسان دارد؟ پاسخ این معما اغلب نه در آزمایشگاه‌های شیمی، که درون خود سلول فلوتاسیون نهفته است.

بسیاری از ما عادت کرده‌ایم هر مشکلی را با تغییر دُز مواد شیمیایی حل کنیم. اما حقیقت این است که سلول فلوتاسیون صرفاً یک مخزن همزن‌دار نیست؛ بلکه یک تجهیز تعیین کننده در کارخانه است که اگر مکانیزم آن دچار اختلال شود، هیچ مادهٔ شیمیایی‌ای معجزه نخواهد کرد. این مقاله از تیم فنی طاشکو درصدد کالبدشکافی ساده و البته فنی از عواملی است که درون همین جعبهٔ فلزی، سرنوشت یک فلوتاسیون را از یک جدایش معمولی به یک فرآیند بی‌نقص تغییر می‌دهند. عواملی که شاید هر روز از کنارشان عبور می‌کنیم، اما کمتر به عمق تأثیرشان فکر کرده‌ایم.

۱. فلسفهٔ یک جدایش موفق: فراتر از شیمی، درون هیدرودینامیک

وقتی از فلوتاسیون حرف می‌زنیم، ذهن بسیاری از افراد مستقیم به سراغ زنجیرهٔ کلکتور و کف‌ساز می‌رود. اما پایه و اساس، هیدرودینامیک سیال درون سلول است. اگر شرایط هیدرودینامیکی مساعد نباشد، حتی بهترین مواد شیمیایی هم نمی‌توانند شناورسازی مؤثری انجام دهند.

فقط حباب کافی نیست، حباب مناسب لازم است!

هدف اصلی در سلول فلوتاسیون، تولید انبوه حباب نیست؛ تولید حباب‌هایی با اندازهٔ مناسب است. حباب‌های خیلی بزرگ سطح تماس کمی دارند و با سرعت زیاد به سمت بالا حرکت می‌کنند و شانس برخورد با ذرات ریز را از دست می‌دهند. در مقابل، حباب‌های خیلی ریز (میکروحباب‌ها) گرچه سطح تماس بالایی فراهم می‌کنند، اما سرعت صعود پایینی دارند و ظرفیت حمل ذرات درشت‌تر را ندارند. نکتهٔ کلیدی، توزیع اندازهٔ حباب است که مستقیماً تحت تأثیر سرعت چرخش پروانه، نوع کف‌ساز و طراحی استاتور قرار دارد. ذکر این نکته خالی از لطف نیست که یک فلوتاسیون بی‌نقص، فلوتاسیونی است که در آن اندازهٔ حباب با دانه‌بندی ذرات ارزشمند هماهنگ باشد.

تعلیق، پاشنهٔ آشیل فلوتاسیون

یکی از رایج‌ترین مشکلاتی که در بسیاری از کارخانه‌های ایران مشاهده می‌شود، وجود “نواحی مرده” (Dead Zone) در کف سلول است. اگر سرعت چرخش پروانه کافی نباشد، ذرات درشت و سنگین به تدریج در کف سلول ته‌نشین می‌شوند. این ذرات نه تنها از مدار خارج می‌شوند، بلکه به مرور حجم مفید سلول را کاهش می‌دهند. مفهومی که اینجا اهمیت پیدا می‌کند، “سرعت بحرانی همزن” است؛ حداقل سرعتی که تمام ذرات را در حالت تعلیق کامل نگه می‌دارد. نکتهٔ تأسف‌برانگیز اینجاست که گاهی برای کاهش مصرف انرژی یا استهلاک، دور پروانه را کاهش می‌دهند، غافل از اینکه افت ریکاوری ناشی از ته‌نشینی، به مراتب پرهزینه‌تر از قبض برق مصرفی است.

معمای آشفتگی

اینجا یک تناقض جذاب وجود دارد: برای تعلیق ذرات و پراکندگی حباب‌ها، به آشفتگی (Turbulence) نیاز داریم. اما آشفتگی بیش از حد، بزرگترین دشمن اتصال حباب-ذره است. وقتی سرعت پروانه بیش از حد زیاد باشد، تنش‌های برشی شدیدی در ناحیهٔ پروانه و استاتور ایجاد می‌شود که مجموعه‌های حباب-ذره را از هم می‌پاشد. این مانند شستن یک پیراهن ظریف با فشار آب بالا است؛ هم چرک را می‌کَنید و هم بافت پارچه را نابود می‌کنید. بنابراین، تنظیم سرعت پروانه یک مصالحهٔ دقیق بین تعلیق کامل و آشفتگی مخرب است.

۲. کالبدشکافی یک برخورد طلایی

برای اینکه یک ذرهٔ باارزش بتواند خودش را به حباب برساند و با آن از سلول خارج شود، باید سه مرحله را با موفقیت پشت سر بگذارد. درک این مراحل، دید ما را به بسیاری از مشکلات عملیاتی باز می‌کند.

سه مرحلهٔ حیاتی

مرحلهٔ اول برخورد است. ذره و حباب باید در مسیر یکدیگر قرار بگیرند. احتمال این برخورد برای ذرات ریز بیشتر است، چون اینرسی کمی دارند و به راحتی مسیر جریان سیال را دنبال می‌کنند. مرحلهٔ دوم اتصال است. بعد از برخورد، فیلم نازک مایع بین ذره و حباب باید پاره شود تا اتصال سه‌فازی (جامد-مایع-گاز) شکل بگیرد. اینجاست که خاصیت آب‌گریزی ایجادشده توسط کلکتور نقش اصلی را بازی می‌کند. مرحلهٔ سوم و بسیار حیاتی، پایداری این اتصال است. مجموعهٔ حباب-ذره باید بتواند از ناحیهٔ پرآشوب کف سلول به منطقهٔ آرام کف صعود کند، بدون اینکه از هم بپاشد.

چرا ذرات درشت فرار می‌کنند؟

یکی از غم‌انگیزترین صحنه‌ها برای یک متالورژیست، دیدن ذرات درشت ارزشمند در باطلهٔ نهایی است. مشکل از کجاست؟ ذرات درشت جرم و اینرسی بالایی دارند. در مرحلهٔ برخورد، همین اینرسی باعث می‌شود ذره به جای دنبال کردن جریان سیال در اطراف حباب، با آن برخورد کند (که اتفاقاً خوب است). اما فاجعه در مرحلهٔ پایداری رخ می‌دهد. وقتی مجموعهٔ حباب-ذره وارد منطقهٔ آشفتگی می‌شود، نیروهای اینرسی و تنش برشی به راحتی ذرهٔ سنگین را از روی حباب جدا می‌کنند؛ مانند سنگی که از یک بادکنک آویزان است و با تکان خوردن می‌افتد. برای این ذرات، گاهی کاهش جزئی سرعت پروانه (برای کم کردن آشفتگی) معجزه می‌کند.

و اما ذرات باطله؛ چطور آنها را آرام کنیم؟

همهٔ ذراتی که به کنسانتره راه پیدا می‌کنند، واقعاً شناور نشده‌اند. پدیده‌ای به نام “گیرافتادگی مکانیکی” (Entrainment) وجود دارد که طی آن، ذرات ریز باطله به همراه آب میان حباب‌ها به سمت بالا کشیده می‌شوند و خود را به لایهٔ کف می‌رسانند. اینجا منطقهٔ کف نقش یک فیلتر نجات‌بخش را بازی می‌کند. اگر لایهٔ کف عمق و پایداری کافی داشته باشد، این ذرات باطله فرصت می‌کنند از میان کف به پایین برگردند (پدیدهٔ درناژ)*. اما اگر کف آبکی و کم‌دوام باشد، خیل عظیمی از باطله‌های مزاحم راهی کنسانتره نهایی می‌شوند و عیار را پایین می‌آورند.

۳. منطقهٔ کف: جایی که پول درمی‌آید یا گم می‌شود!

اگر بخواهیم منصفانه نگاه کنیم، پروانه و استاتور کار تولید حباب‌های باردار را انجام می‌دهند، اما این منطقهٔ کف است که تصمیم نهایی را می‌گیرد: کدام ذره ارزشمند بماند و کدام باطله برگردد.

لایهٔ کف، یک بستر زنده است، نه یک زباله

بسیاری از اپراتورها کف را فقط یک تودهٔ حباب می‌بینند که باید از سرریز عبور کند. اما درون این لایه، یک فرآیند دینامیک و حیاتی در جریان است: درناژ ثانویه*. آب به طور مداوم از لایهٔ کف به سمت پایین جریان پیدا می‌کند و ذرات ریز باطله را که از طریق گیرافتادگی مکانیکی وارد شده‌اند، با خود به منطقهٔ پالپ برمی‌گرداند. این فرآیند تغلیظ طبیعی، همان چیزی است که عیار کنسانتره را افزایش می‌دهد. برای حمایت از این فرآیند، کف نیاز به زمان ماند کافی دارد. اگر سرعت برداشت کف خیلی زیاد باشد، این فرصت طلایی درناژ از کف گرفته می‌شود.

عمق کف و سرعت برداشت؛ یک رابطهٔ حیاتی

اینجا یکی از ظریف‌ترین نقاط تنظیم فلوتاسیون است. افزایش عمق کف معمولاً ریکاوری را بالا می‌برد (چون ذرات فرصت بیشتری برای چسبیدن و ماندن دارند) اما عیار را پایین می‌آورد (چون باطله‌های بیشتری در عمق بیشتر کف حبس می‌شوند). کاهش عمق کف هم عیار را بالا می‌برد (درناژ بهتر انجام می‌شود) اما ریکاوری افت می‌کند. هیچ فرمول جادویی و ثابتی برای عمق کف وجود ندارد. این مقدار باید بر اساس کانی‌شناسی، دانه‌بندی خوراک و هدف مرحله (رافر، کلینر یا اسکاونجر) به صورت تجربی و با مشاهدهٔ مداوم وضعیت کف تعیین شود.

سرریز کردن کف، هنر است نه وظیفه

طراحی لبهٔ سرریز (Lip) تأثیر مستقیمی بر رفتار کف دارد. اگر فاصلهٔ سرریز تا سطح پالپ زیاد باشد، کف باید مسیر طولانی‌تری را روی سطح طی کند. این کار به درناژ بیشتر کمک می‌کند و عیار را بالا می‌برد، اما ممکن است باعث کهنه شدن و ترکیدن کف قبل از رسیدن به سرریز شود و در نتیجه ریکاوری افت کند. یک مشکل رایج در سلول‌های بزرگ، ایجاد “موج‌های کف” (Surging) است؛ یعنی کف به صورت ناگهانی و با حجم زیاد به سمت سرریز هجوم می‌برد و سپس برای لحظاتی فروکش می‌کند. این پدیده به شدت کارایی جدایش را کاهش می‌دهد و معمولاً نشانهٔ عدم پایداری کف یا نوسان در سطح پالپ است.

۴. عیب‌یابی بدون آزمایشگاه؛ ۳ علامت هشدار که خود سلول به شما می‌دهد

یک اپراتور کارکشته، قبل از اینکه جواب عیارسنجی بیاید، از روی ظاهر کف می‌فهمد که مشکلی در کار است. در اینجا سه نشانهٔ رایج و تفسیر فنی آنها را بررسی می‌کنیم.

کف آبکی و حباب‌های ترکیده

اگر کف روی سطح سلول رقیق، آبکی و پر از حباب‌های درشتِ در حال ترکیدن است، احتمالاً با یکی از این موارد روبرو هستید: عمق کف بسیار کم است، دوز کف‌ساز کافی نیست، یا ذرات موجود در پالپ بسیار درشت و سخت هستند و به راحتی حباب‌ها را پاره می‌کنند. گاهی نیز pH بسیار پایین (محیط اسیدی) باعث ناپایداری کف می‌شود. راهکار اولیه، بررسی عمق کف و تنظیم ارتفاع پالپ است. اگر مشکل حل نشد، باید دوز کف‌ساز و pH بازبینی شود.

کف چسبناک و خمیری

در نقطهٔ مقابل، کفی که بیش از حد چسبناک، متراکم و خمیری است و به سختی حرکت می‌کند، نشانهٔ وجود مقادیر بالای ذرات نرمه (Slimes) یا کانی‌های رسی در خوراک است. این ذرات ریز به دلیل سطح ویژهٔ بالا، مقادیر زیادی آب و مواد شیمیایی جذب می‌کنند و یک کف سنگین و بی‌تحرک می‌سازند که نه تنها خوب سرریز نمی‌شود، بلکه عیار را هم به شدت پایین می‌آورد. در چنین شرایطی، افزایش جزئی ارتفاع پالپ برای تسهیل سرریز و استفاده از آب شستشوی کف برای رقیق‌سازی لایهٔ فوقانی می‌تواند کمک‌کننده باشد.

پروفایل غیرعادی کف در طول ردیف سلول‌ها

به طور طبیعی، کف سلول‌های رافر باید سنگین و باردار باشد، در حالی که کف سلول‌های اسکونجر رقیق‌تر و با عیار پایین‌تر دیده می‌شود. اگر در میانهٔ ردیف سلول‌ها ناگهان کف خالی می‌شود، این نشانه می‌تواند به معنای وجود یک اتصال کوتاه هیدرولیکی (Short-Circuiting) در سلول‌های ابتدایی یا تمام شدن سریع ذرات شناور شونده باشد. در این صورت، بررسی زمان ماند و اطمینان از نبودن مسیرهای میان‌بر در سلول ضروری است. همچنین این می‌تواند زنگ خطری برای تغییر ناگهانی در نوع کانی‌های ورودی باشد.

۵. نکات عملیاتی که کتاب‌ها کم می‌گویند

دانش آکادمیک پایهٔ کار است، اما تجربهٔ عملی در خط تولید، درس‌هایی دارد که در هیچ کتاب مرجعی نوشته نشده است. این بخش حاصل گفتگوها و مشاهدات میدانی از چالش‌های رایج در صنعت فرآوری ایران است.

تنظیم سطح پالپ، اولین و ساده‌ترین اهرم فراموش‌شده

در بسیاری از کارخانه‌ها، دریچهٔ تخلیهٔ سلول (Dart Valve) ماه‌هاست که در یک وضعیت ثابت قفل شده و اپراتورها تمام تغییرات را با مواد شیمیایی اعمال می‌کنند. در حالی که تنظیم سطح پالپ سریع‌ترین و مؤثرترین راه برای کنترل عمق کف و سرعت سرریز است. اگر کف زیادی سنگین است و سرریز نمی‌شود، کمی سطح پالپ را بالا بیاورید تا کف راحت‌تر به لبهٔ سرریز برسد. اگر کف آبکی است و عیار پایین آمده، سطح پالپ را پایین بیاورید تا عمق کف بیشتر شده و درناژ بهتری انجام شود. قبل از دست بردن در دُز مواد شیمیایی، همیشه اول وضعیت سطح پالپ را بررسی کنید.

آب شستشوی کف، شمشیر دولبه

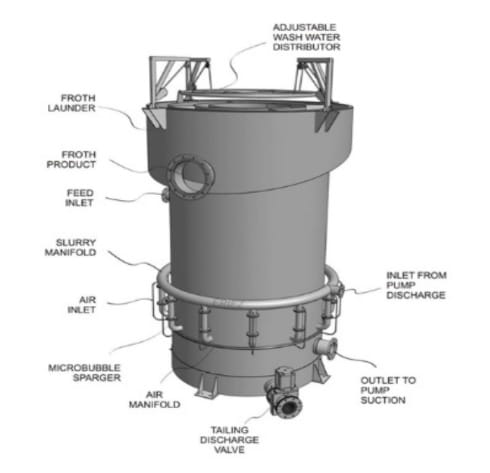

استفاده از آب شستشوی کف (Wash Water) یک روش عالی برای افزایش عیار با رقیق‌سازی و کمک به درناژ باطله‌هاست. اما در شرایط کم‌آبی که بسیاری از مناطق ایران با آن درگیرند، باید با احتیاط از آن استفاده کرد. نکتهٔ مهم اینجاست که آب شستشو را نباید با فشار زیاد و از فاصلهٔ دور به کف پاشید، چون این کار باعث شکستن حباب‌ها و افت ریکاوری می‌شود. آب باید به آرامی و به صورت یکنواخت روی سطح کف توزیع شود. همچنین در مراحل رافر که هدف اصلی بازیابی است، استفاده از آب شستشو اولویت ندارد و گاهی حتی مضر است. محل اصلی استفاده از آن، مراحل کلینر و ریکلینر است.

مقیاس آزمایشگاهی در برابر صنعتی

یکی از مأیوس‌کننده‌ترین لحظات برای یک مهندس، زمانی است که نتایج درخشان آزمون‌های آزمایشگاهی، در سلول ۵۰ یا ۱۳۰ مترمکعبی صنعتی تکرار نمی‌شود. این اختلاف یک امر طبیعی است و ریشه در عوامل مقیاس دارد. در یک سلول کوچک آزمایشگاهی، همه چیز ایده‌آل و همگن است. اما در یک سلول بزرگ صنعتی، با پدیده‌هایی مثل اتصال کوتاه هیدرولیکی (بخشی از پالپ بدون ماندن به اندازهٔ کافی از سلول خارج می‌شود)، توزیع غیریکنواخت حباب و تنش‌های برشی شدید روبرو هستیم. بنابراین، نتایج آزمایشگاهی یک راهنمای ارزشمند است، اما هرگز نباید انتظار داشت دقیقاً همان اعداد در مقیاس صنعتی تکرار شود. تنظیم نهایی باید همیشه با توجه به رفتار واقعی سلول و خوراک کارخانه انجام گیرد.

نتیجه‌گیری نهایی

فلوتاسیون بی‌نقص، نه یک مقصد دست‌نیافتنی، که یک فرآیند پویا و مداوم است. این فرآیند حاصل خرید بهترین مواد شیمیایی یا گران‌ترین تجهیزات نیست؛ بلکه حاصل درک عمیق تعاملات متغیرهای متضاد درون سلول است. آشفتگی کافی برای تعلیق، اما نه آنقدر که مجموعه‌های حباب-ذره را نابود کند. عمق کف کافی برای درناژ، اما نه آنقدر که ریکاوری را قربانی کند.

راز یک فلوتاسیون موفق را باید در همین تعادل شکننده جستجو کرد. دفعهٔ بعد که با نوسان در عیار یا بازیابی مواجه شدید، قبل از سراغ آزمایشگاه رفتن، چند دقیقه‌ای را صرف تماشای دقیق سلول کنید. به صدای پروانه گوش دهید، به بافت کف نگاه کنید و حرکت آن را روی سطح دنبال کنید. به یاد داشته باشید که همه چیز از درون همین سلول شروع می‌شود و در نهایت، همه چیز درون آن به پایان می‌رسد.
