عیب‌یابی پمپ‌های پالپ در کارخانه‌های فرآوری

پمپ‌های پالپ (Slurry Pumps) به عنوان یکی از حیاتی‌ترین تجهیزات در کارخانه‌های فرآوری مواد معدنی، مسئول انتقال دوغاب حاوی ذرات جامد در مدارهای خردایش، فلوتاسیون، آبگیری و دفع باطله هستند [۹]. این پمپ‌ها در شرایط کاری بسیار سخت و با سیالاتی سایشی و گاهی خورنده کار می‌کنند که همین موضوع آن‌ها را به یکی از پرمخاطره‌ترین تجهیزات از نظر خرابی و توقف ناگهانی تبدیل کرده است [۸]. یک خرابی بزرگ در پمپ پالپ می‌تواند منجر به توقف کارخانه به مدت بیش از ۷۲ ساعت و خسارت‌های میلیونی شود [۹].

در این مقاله، به بررسی جامع ۷ عیب اصلی پمپ‌های پالپ در کارخانه‌های فرآوری پرداخته و برای هر یک، دلایل ریشه‌ای و راهکارهای عملی برای رفع و پیشگیری ارائه می‌دهیم. هدف از این مقاله، ارائه یک راهنمای کاربردی برای اپراتورها، تکنسین‌های تعمیرات و مهندسین فرآوری است تا بتوانند با شناسایی به‌موقع علائم خرابی، از توقف‌های ناگهانی و پرهزینه جلوگیری کنند.

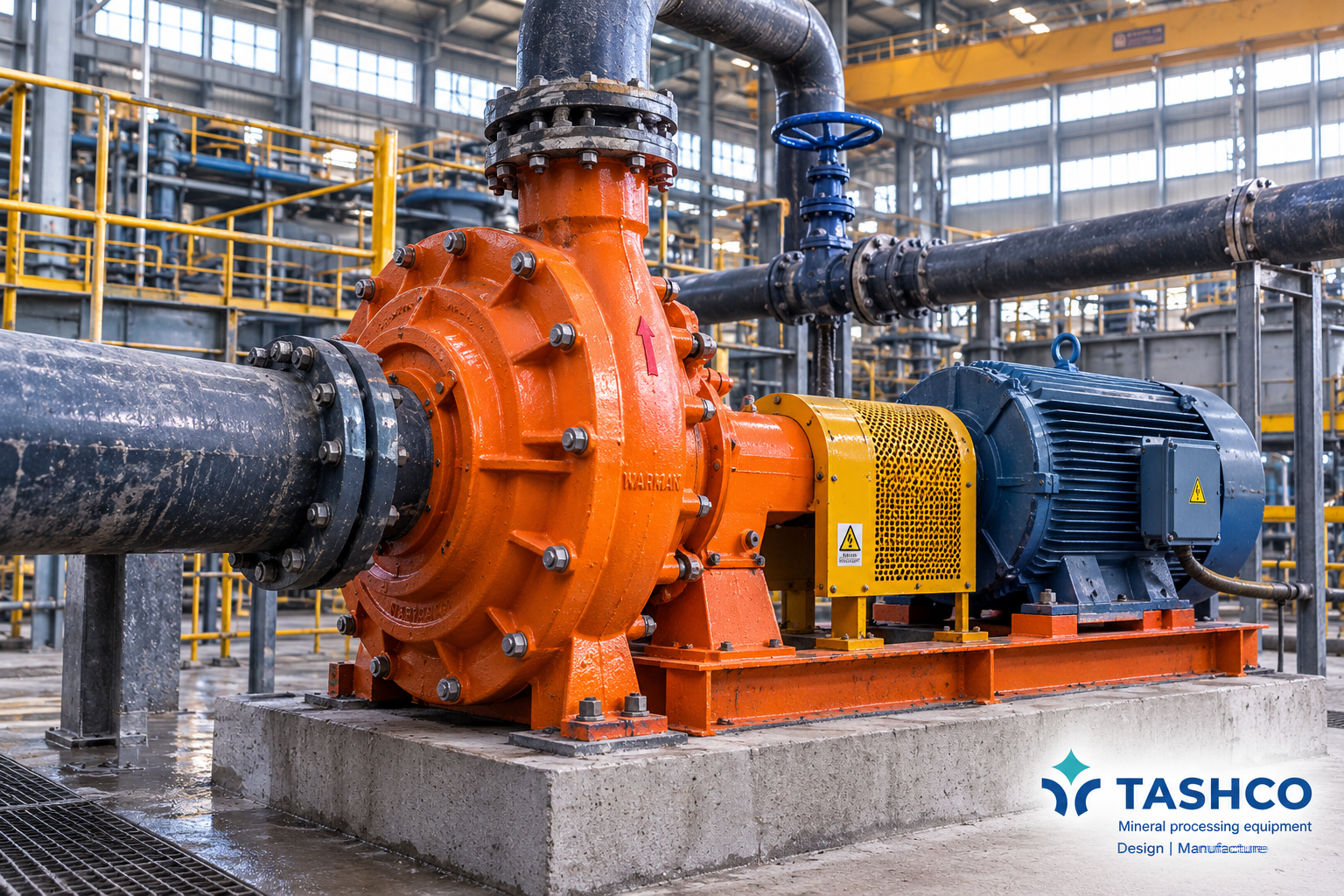

تصویر ۱: نمای کلی یک پمپ پالپ صنعتی در کارخانه فرآوری مواد معدنی

۱. آشنایی با پمپ‌های پالپ و اهمیت آن‌ها

پمپ پالپ یا پمپ دوغاب، یک پمپ گریز از مرکز (سانتریفیوژ) است که به طور خاص برای انتقال مخلوطی از مایع و ذرات جامد (دوغاب) طراحی شده است [۹]. برخلاف پمپ‌های معمولی که سیالات تمیز را جابجا می‌کنند، پمپ‌های پالپ باید در برابر سایش ناشی از ذرات جامد، خوردگی شیمیایی و فشارهای بالا مقاومت کنند [۸].

کاربردهای اصلی پمپ‌های پالپ در کارخانه‌های فرآوری:

• مدار خردایش و آسیاکنی: انتقال دوغاب سنگ معدن از آسیاب‌ها به هیدروسیکلون‌ها و سلول‌های فلوتاسیون
• مدار فلوتاسیون: انتقال پالپ بین سلول‌های فلوتاسیون رافر، کلینر و اسکاونجر
• مدار آبگیری: انتقال دوغاب به تغلیظ‌کننده‌ها (Thickeners) و فیلترها
• سیستم دفع باطله: انتقال باطله به سدهای باطله
• تغذیه هیدروسیکلون‌ها: انتقال پالپ با فشار و دبی کنترل‌شده به هیدروسیکلون‌ها برای طبقه‌بندی

۲. ۷ عیب اصلی پمپ‌های پالپ و راهکارهای آن

۲-۱. کاهش دبی و فشار (Insufficient Flow and Head)

پدیده: دبی و فشار خروجی پمپ کمتر از مقدار طراحی شده است و نیازهای تولید را تأمین نمی‌کند [۷][۱۱].

دلایل اصلی:

• گرفتگی در مسیر مکش یا تخلیه: وجود ذرات درشت یا رسوب در لوله‌ها و فیلترها [۷][۱۱]
• سایش شدید پروانه (Impeller): کاهش قطر پروانه به دلیل سایش، باعث کاهش دبی و فشار می‌شود [۷]
• نشتی در سیستم لوله‌کشی یا آب‌بندی: نشتی هوا یا دوغاب باعث کاهش فشار مؤثر می‌شود [۱۱]
• سرعت دورانی پایین‌تر از مقدار نامی: به دلیل مشکل در موتور یا اینورتر [۷]
• غلظت بالای دوغاب: افزایش ویسکوزیته و کاهش سیالیت [۷]
• ورود هوا به سیستم (Air Entrapment): ایجاد حفره‌های هوا در پالپ [۱۱]

راهکارهای عملی:

• تمیز کردن لوله‌های مکش و تخلیه و رفع گرفتگی‌ها [۷]
• اندازه‌گیری قطر پروانه و تعویض آن در صورت سایش بیش از ۵ درصد از اندازه اصلی [۷]
• بررسی اتصالات و تعویض واشرهای فرسوده [۱۱]
• بررسی دور موتور و تنظیم اینورتر در صورت نیاز [۷]
• تنظیم نسبت دوغاب و کاهش درصد جامد در محدوده مجاز پمپ [۷]
• هواگیری سیستم و اطمینان از نصب صحیح لوله‌ها برای جلوگیری از ورود هوا [۱۱]

۲-۲. لرزش و صدای غیرعادی (Vibration and Noise)

پدیده: لرزش بدنه پمپ بیش از حد مجاز (معمولاً بیش از ۴.۵ میلی‌متر بر ثانیه) همراه با صدای غیرعادی [۷][۱۰].

دلایل اصلی:

• نامتعادلی پروانه: به دلیل سایش غیریکنواخت یا گرفتگی [۷]
• ناهم‌محوری (Misalignment) شفت پمپ و موتور: انحراف در محوریت [۷][۱۰]
• خرابی یا روانکاری نامناسب یاتاقان‌ها (Bearings): سایش یا کمبود گریس [۷]
• شل شدن پیچ‌های فونداسیون: نصب نامناسب یا شل شدن پایه‌ها [۷]
• ورود جسم خارجی به محفظه پمپ: [۷]

راهکارهای عملی:

• توقف دستگاه و بررسی سفتی پیچ‌های فونداسیون [۷]
• اندازه‌گیری و تنظیم هم‌محوری شفت‌ها (تلرانس شعاعی ≤ ۰.۱ میلی‌متر، تلرانس سطحی ≤ ۰.۰۵ میلی‌متر) [۷]
• باز کردن پمپ و بررسی پروانه، حذف مواد خارجی یا تعویض پروانه فرسوده [۷]
• بررسی وضعیت گریس یاتاقان‌ها و افزودن یا تعویض گریس مناسب [۷]
• بررسی و تعویض یاتاقان‌های آسیب‌دیده [۱۰]

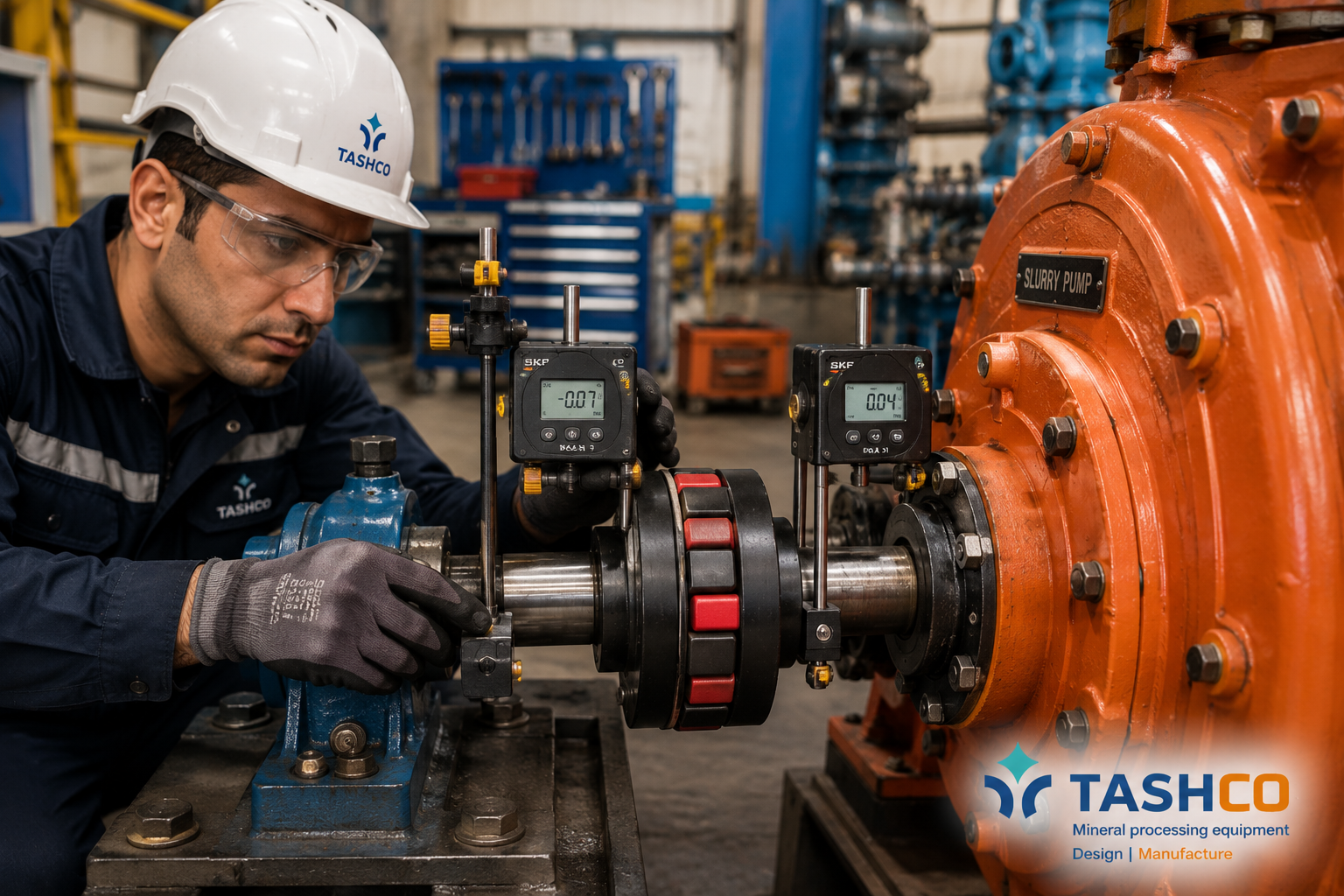

تصویر ۲: بررسی یاتاقان و کوپلینگ پمپ پالپ در حین تعمیرات

۲-۳. نشتی شدید آب‌بندی (Seal Leakage)

پدیده: نشت آشکار دوغاب از محل آب‌بندی شفت (Seal) که باعث آلودگی محیط زیست و هدررفت مواد می‌شود [۷][۸].

دلایل اصلی:

• سایش یا خراشیدگی حلقه‌های مکانیکال سیل (Mechanical Seal): ناشی از ذرات ساینده دوغاب [۷]
• سایش شفت‌سِلِو (Shaft Sleeve): افزایش فاصله آب‌بندی [۷]
• فشار یا دبی ناکافی آب آب‌بندی (Gland Seal Water): [۷][۴]
• نصب نامناسب یا سفت شدن غیریکنواخت پیچ‌های پکینگ [۷]
• خشک کار کردن پمپ (Dry Running): [۸]

راهکارهای عملی:

• باز کردن مکانیکال سیل و تعویض حلقه‌های ساکن و متحرک فرسوده و اورینگ‌ها [۷]
• اندازه‌گیری قطر شفت‌سِلِو و تعویض در صورت خروج از تلرانس [۷]
• اطمینان از فشار و دبی مناسب آب آب‌بندی (فشار حدود ۳۵ کیلوپاسکال بالاتر از فشار تخلیه پمپ) [۴]
• سفت کردن یکنواخت پیچ‌های پکینگ برای ایجاد نیروی متوازن بر سطح آب‌بندی [۷]
• استفاده از مکانیکال سیل‌های طراحی‌شده مخصوص شرایط دوغاب [۱۰]

۲-۴. داغ شدن بیش از حد یاتاقان‌ها (Overheating Bearings)

پدیده: افزایش دمای یاتاقان‌ها بیش از حد مجاز (معمولاً بالای ۸۰-۹۰ درجه سانتی‌گراد) [۱۰].

دلایل اصلی:

• روانکاری نامناسب: کمبود، بیش‌بود یا آلودگی گریس [۱۰]
• ناهم‌محوری شفت‌ها: ایجاد بار اضافی بر یاتاقان‌ها [۱۰]
• سرعت یا بار بیش از حد مجاز: [۱۰]
• خرابی یاتاقان: سایش یا شکست [۱۰]

راهکارهای عملی:

• روانکاری منظم با گریس توصیه‌شده توسط سازنده [۱۰]
• بررسی و اصلاح هم‌محوری شفت‌ها [۱۰]
• اطمینان از کارکرد پمپ در محدوده پارامترهای نامی [۱۰]
• بررسی و تعویض یاتاقان‌های آسیب‌دیده [۱۰]

۲-۵. کاویتاسیون (Cavitation)

پدیده: ایجاد حباب‌های بخار در مکش پمپ که با رسیدن به قسمت پرفشار، منفجر شده و باعث ایجاد ضربه، لرزش، صدا و سایش شدید می‌شوند [۱۰][۶].

دلایل اصلی:

• فشار مکش ناکافی: ارتفاع مکش زیاد یا مقاومت مسیر مکش بالا [۱۰]
• گرفتگی فیلتر یا مسیر مکش: [۱۰]
• ورود هوا به دلیل سطح پایین دوغاب در مخزن: [۱۰]
• عملکرد پمپ خارج از محدوده طراحی (دبی بالا): [۱۰]
• طراحی نامناسب لوله‌کشی مکش: [۱]

راهکارهای عملی:

• بررسی و اصلاح طراحی لوله‌کشی مکش برای کاهش افت فشار [۱۰]
• نصب صافی (Strainer) و تمیزکاری منظم آن [۱۰]
• حفظ سطح مایع کافی در مخزن تغذیه [۱۰]
• عملکرد پمپ در محدوده دبی و فشار توصیه‌شده [۱۰]
• به عنوان تست اولیه، شیر خروجی را ببندید. اگر صدا قطع یا کمتر شد، مشکل کاویتاسیون است. با افزایش فشار مکش می‌توان مشکل را حل کرد [۶]

۲-۶. گرفتگی و انسداد (Blockage and Clogging)

پدیده: قطع یا کاهش شدید جریان به دلیل تجمع ذرات جامد در پروانه یا لوله‌ها [۸].

دلایل اصلی:

• وجود ذرات درشت یا فیبری در دوغاب: [۸]
• خاموشی طولانی مدت پمپ و ته‌نشینی مواد: [۱]
• طراحی نامناسب لوله‌کشی [۸]

راهکارهای عملی:

• باز کردن لوله تغذیه و صفحه محافظ جلو و تمیز کردن پروانه [۱]
• استفاده از پمپ‌های طراحی‌شده برای ذرات درشت [۸]
• شستشوی سیستم لوله‌کشی و پمپ با آب تمیز قبل از توقف [۴]
• بررسی و اصلاح طراحی لوله‌کشی [۸]

۲-۷. سایش شدید قطعات تر (Wear of Wet-End Components)

پدیده: کاهش سریع عمر پروانه، لاینر و بدنه پمپ به دلیل سایش ناشی از ذرات جامد [۸][۱۰].

دلایل اصلی:

• انتخاب نامناسب جنس مواد: عدم تطابق مواد با نوع دوغاب [۱۰]
• غلظت بالای جامد، اندازه ذرات درشت یا سرعت بالای جریان: [۸]
• عملکرد پمپ خارج از محدوده طراحی: [۸]
• عدم نگهداری و بازرسی منظم: [۱۰]

راهکارهای عملی:

• انتخاب مواد مقاوم به سایش مناسب با شرایط دوغاب (آلیاژهای پرکروم، لاینرهای لاستیکی) [۸]
• پایش منظم غلظت دوغاب و بهینه‌سازی پارامترهای عملیاتی [۱۰]
• عملکرد پمپ در محدوده توصیه‌شده برای کاهش تنش‌های مکانیکی [۸]
• برنامه بازرسی منظم و تعویض به‌موقع قطعات فرسوده [۱۰]

۳. برنامه نگهداری و بازرسی پیشگیرانه

برای افزایش عمر مفید پمپ‌های پالپ و کاهش توقف‌های ناگهانی، اجرای یک برنامه نگهداری و بازرسی منظم ضروری است [۸][۱۰].

اقدامات پیشنهادی:

• بازرسی روزانه: بررسی سطح روغن، دما و لرزش یاتاقان‌ها، وضعیت آب‌بندی و فشار و دبی خروجی [۵]
• بازرسی هفتگی: بررسی تسمه‌ها (در صورت وجود)، کوپلینگ‌ها و اتصالات [۲]
• بازرسی ماهانه: بررسی و تنظیم هم‌محوری شفت‌ها، بررسی وضعیت پروانه و لاینرها [۱۰]
• بازرسی فصلی: باز کردن پمپ و بررسی کامل قطعات تر، تعویض قطعات فرسوده [۱۰]
• استفاده از ابزارهای پایش وضعیت: نصب سنسورهای دما و لرزش برای پایش مداوم [۱۰]
• نگهداری قطعات یدکی ضروری: پروانه، لاینر، مکانیکال سیل و یاتاقان [۱۰]

۴. مطالعه موردی: تجربه یک کارخانه فرآوری مس

در یکی از کارخانه‌های فرآوری مس ایران، پمپ‌های پالپ مدار فلوتاسیون با مشکل مکرر سایش سریع پروانه و لاینر مواجه بودند. بررسی‌های اولیه نشان داد که:

• غلظت جامد خوراک پمپ‌ها بالاتر از محدوده طراحی (بیش از ۴۵ درصد) است.
• جنس پروانه و لاینر با آلیاژ معمولی انتخاب شده بود و برای دوغاب با ذرات سیلیسی مناسب نبود.
• پمپ‌ها به طور مداوم در دبی بالاتر از BEP کار می‌کردند.

راهکارهای اجرا شده:

• بهینه‌سازی غلظت خوراک: تنظیم مدار هیدروسیکلون برای کاهش غلظت جامد ورودی به پمپ‌ها به ۳۵-۴۰ درصد
• تغییر جنس قطعات تر: جایگزینی آلیاژ پرکروم با سختی بالاتر (Hardness > 600 BHN) به جای آلیاژ معمولی
• تنظیم دور پمپ‌ها: استفاده از اینورتر برای تنظیم دور و اطمینان از کارکرد در محدوده BEP
• پیاده‌سازی برنامه بازرسی منظم: بازرسی هفتگی پروانه و لاینر و تعویض به‌موقع

نتایج:

• عمر مفید پروانه از ۳ ماه به ۸ ماه افزایش یافت (بیش از ۲.۵ برابر)
• توقف‌های ناگهانی ناشی از خرابی پمپ تا ۷۰ درصد کاهش یافت
• هزینه‌های تعمیرات و نگهداری سالانه حدود ۴۰ درصد کاهش یافت

۵. نتیجه‌گیری

پمپ‌های پالپ به عنوان یکی از حیاتی‌ترین تجهیزات در کارخانه‌های فرآوری مواد معدنی، همواره در معرض خرابی‌های متعددی قرار دارند. در این مقاله به بررسی ۷ عیب اصلی شامل کاهش دبی و فشار، لرزش و صدای غیرعادی، نشتی آب‌بندی، داغ شدن یاتاقان‌ها، کاویتاسیون، گرفتگی و سایش قطعات تر پرداخته شد.

هر یک از این عیوب می‌تواند به تنهایی یا در ترکیب با دیگر عوامل، منجر به کاهش راندمان، افزایش هزینه‌های تعمیرات و توقف خط تولید شود. شناسایی به‌موقع علائم خرابی، اجرای برنامه بازرسی منظم و انتخاب صحیح مواد و تجهیزات، کلید افزایش عمر مفید پمپ‌های پالپ و کاهش هزینه‌های عملیاتی است.

با توجه به شرایط سخت کاری پمپ‌های پالپ و اهمیت حیاتی آن‌ها در تداوم تولید، سرمایه‌گذاری در زمینه آموزش پرسنل، استفاده از ابزارهای پایش وضعیت و نگهداری قطعات یدکی مناسب، یک ضرورت اجتناب‌ناپذیر برای کارخانه‌های فرآوری مواد معدنی است.

📚 منابع و مراجع

1. Xinhai Mining. (2014). Slurry Pump Common Problems and Solutions. مشاهده منبع
2. Xinhai Mining. (2020). Two Common Problems Of Mining Pumps If Without Regular Maintaining. مشاهده منبع
3. Weir Minerals. (2023). Warman Slurry Pumping Handbook. مشاهده منبع
4. Weir Minerals. (2024). Warman AH Installation, Operation & Maintenance Manual. مشاهده منبع
5. Core.ac.uk. Slurry Pump Predictive Maintenance Study. مشاهده منبع
6. Abravan Pump. (2024). کاویتاسیون در پمپ چیست؟ مشاهده منبع
7. Athena Engineering. (2025). Failures and Handling Measures of Horizontal Slurry Pumps. مشاهده منبع
8. Shijiazhuang Zhongqiang Industrial Pump. (2026). Common Problems with Slurry Pumps and How to Solve Them. مشاهده منبع
9. Inspenet. (2026). Slurry pumps in mining: Failures due to vibration, cavitation, and clogging. مشاهده منبع
10. Hebei TIIEC Machinery. (2025). Common Problems and Troubleshooting for Slurry Pumps. مشاهده منبع
11. انرژی تهویه پردیس. (۲۰۲۴). عیب‌یابی پمپ‌های صنعتی و روش‌های رفع آنها. مشاهده منبع
