۱۰ اشتباه رایج در طراحی خطوط فرآوری و نحوه جلوگیری از آنها

طراحی یک خط فرآوری مواد معدنی، یکی از پیچیده‌ترین و سرمایه‌برترین مراحل در توسعه یک پروژه معدنی است. یک خطای کوچک در مرحله طراحی می‌تواند تا سال‌ها به صورت یک زنجیره از مشکلات عملیاتی، هزینه‌های نگهداری بالا و کاهش بهره‌وری، کارخانه را تحت تأثیر قرار دهد. متأسفانه، بسیاری از این اشتباهات در پروژه‌های مختلف به دلیل فقدان تجربه کافی، عجله در فرآیند طراحی یا نادیده گرفتن مشاوره تخصصی تکرار می‌شوند. طراحی یک کارخانه فرآوری از صفر تا صد، فرآیندی پیچیده و چندوجهی است که نیازمند دانش و تجربه در حوزه‌های مختلف مهندسی است.

در این مقاله، به بررسی ۱۰ اشتباه رایج و پرهزینه در طراحی خطوط فرآوری پرداخته و برای هر یک، راهکارهای عملی برای پیشگیری ارائه می‌دهیم. هدف ما کمک به مهندسین، مدیران پروژه و سرمایه‌گذاران است تا با آگاهی از این اشتباهات، بتوانند طراحی‌های کارآمدتر، اقتصادی‌تر و پایدارتری داشته باشند.

تصویر ۱: طراحی و مهندسی یک کارخانه فرآوری معدنی

۱. کم‌توجهی به تنوع کانسنگ (Ore Variability)

یکی از رایج‌ترین و مخرب‌ترین اشتباهات در طراحی خطوط فرآوری، طراحی بر اساس میانگین داده‌های کانسنگ است. کانسنگ‌ها ذاتاً متغیر هستند و ویژگی‌هایی مانند عیار، سختی، رطوبت، و ترکیب کانی‌شناسی در نقاط مختلف یک معدن می‌توانند تفاوت‌های فاحشی داشته باشند. طراحی بر اساس میانگین، کارخانه را برای شرایط «متوسط» بهینه می‌کند، اما واقعیت این است که کارخانه‌ها در طیف وسیعی از شرایط، از بهترین تا بدترین، کار می‌کنند. این اشتباه با عنوان «طراحی برای میانگین» شناخته می‌شود و می‌تواند پروژه‌ها را قبل از راه‌اندازی، با شکست مواجه کند.

پیامدها:

• کاهش چشمگیر ظرفیت اسمی کارخانه در مواجهه با کانسنگ سخت‌تر.
• ناتوانی در دستیابی به عیار و بازیابی طراحی‌شده.
• نیاز به تغییرات پرهزینه در تجهیزات پس از راه‌اندازی.
• کاهش طول عمر مفید تجهیزات به دلیل کارکرد خارج از محدوده طراحی.

راهکار:

• انجام یک برنامه جامع و کامل آزمایش‌های متالورژی بر روی نمونه‌های نماینده از سراسر معدن. یک اشتباه بزرگ، کوتاه‌آمدن در این مرحله است. هزینه آزمایش‌های متالورژی در مقایسه با هزینه‌های ناشی از طراحی اشتباه، بسیار ناچیز است.
• استفاده از مدل‌های زمین‌شناسی و بلوک‌های معدنی (Block Models) برای پیش‌بینی تنوع خوراک در طول عمر معدن. نادیده گرفتن این موضوع و طراحی مدارهای فرآوری بر اساس نمونه‌های غیرنماینده، یکی از رایج‌ترین دلایل شکست پروژه‌ها است.
• طراحی تجهیزات (به ویژه آسیاب‌ها) برای بدترین سناریو (Worst-Case Scenario)، نه شرایط متوسط. به عنوان مثال، سختی سنگ معدن و ظرفیت آسیاب می‌تواند تا دو یا سه برابر در سراسر یک کانسار متفاوت باشد. اگر آسیاب برای یک خوراک ثابت طراحی شود، مشکلات جدی ایجاد خواهد شد.

۲. طراحی بر اساس فرضیات و نه داده‌های واقعی

بسیاری از پروژه‌های فرآوری بر اساس فرضیات و نه داده‌های میدانی و آزمایشگاهی معتبر طراحی می‌شوند. این اشتباه در مواردی مانند انتخاب پمپ‌ها و محاسبه ویژگی‌های دوغاب بسیار رایج است. اتکا به فرضیات، به جای داده‌های واقعی از دبی، هد، درصد جامد و pH، یک اشتباه رایج و پرهزینه است.

پیامدها:

• انتخاب پمپ‌هایی با ظرفیت نامناسب (بسیار بزرگ یا بسیار کوچک).
• کاویتاسیون، لرزش و خرابی‌های زودهنگام پمپ‌ها.
• ناتوانی در انتقال مؤثر دوغاب و ایجاد گلوگاه در مدار.
• افزایش چشمگیر هزینه‌های عملیاتی (انرژی و نگهداری).

راهکار:

• جمع‌آوری داده‌های واقعی از فرآیند از طریق پایش و اندازه‌گیری دقیق در سایت یا انجام آزمایش‌های هیدرولیکی بر روی دوغاب.
• عدم پذیرش فرضیات کلی و استفاده از معتبرترین داده‌های موجود.
• طراحی بر اساس داده‌های واقعی، به ویژه برای تجهیزات حیاتی مانند پمپ‌های پالپ که نقشی کلیدی در تداوم تولید دارند.

۳. مهندسی مفهومی جدا از واقعیت عملیاتی

در مراحل اولیه طراحی، تمرکز اصلی اغلب بر دستیابی به ظرفیت و کاهش سرمایه‌گذاری اولیه است. در این میان، جنبه‌های حیاتی برای عملیات آینده مانند دسترسی برای تعمیر و نگهداری، موجودی قطعات یدکی، ایمنی عملیاتی و سهولت یکپارچه‌سازی تجهیزات نادیده گرفته می‌شوند.

پیامدها:

• افزایش هزینه‌های تعمیر و نگهداری به دلیل دشواری دسترسی به تجهیزات.
• افزایش زمان توقف (Downtime) برای تعمیرات اساسی.
• ایجاد شرایط ناایمن برای اپراتورها و پرسنل تعمیرات.
• هزینه‌های بالای عملیاتی در درازمدت.

راهکار:

• درگیر کردن تیم‌های بهره‌برداری و نگهداری از مراحل اولیه مهندسی مفهومی.
• در نظر گرفتن الزامات دسترسی، ایمنی و نگهداری به عنوان معیارهای کلیدی طراحی.
• استفاده از نرم‌افزارهای شبیه‌سازی سه‌بعدی برای بررسی چیدمان و دسترسی‌ها قبل از ساخت.

۴. ارزیابی تجهیزات تنها بر اساس سرمایه‌گذاری اولیه (CAPEX)

یکی از اشتباهات استراتژیک، انتخاب تجهیزات صرفاً بر اساس هزینه خرید است. این رویکرد کوتاه‌مدت، اغلب منجر به انتخاب تجهیزاتی با هزینه کل مالکیت (TCO) بالاتر می‌شود. تجهیزات ارزان‌تر ممکن است مصرف انرژی بیشتری داشته باشند، نیاز به تعمیرات مکرر داشته باشند، یا طول عمر کمتری داشته باشند.

پیامدها:

• افزایش هزینه‌های عملیاتی (انرژی و نگهداری) در بلندمدت.
• توقف‌های مکرر و کاهش قابلیت اطمینان (Reliability) کارخانه.
• نیاز به تعویض زودهنگام تجهیزات و هزینه‌های مضاعف.

راهکار:

• ارزیابی تجهیزات بر اساس هزینه کل مالکیت (Total Cost of Ownership – TCO) که شامل هزینه خرید، نصب، انرژی، نگهداری و عمر مفید است.
• در نظر گرفتن معیارهایی مانند بهره‌وری انرژی، قابلیت اطمینان، سهولت تعمیرات و دسترسی به قطعات یدکی.
• انتخاب تجهیزاتی که اگرچه ممکن است هزینه اولیه بالاتری داشته باشند، اما در بلندمدت اقتصادی‌تر هستند.

۵. طراحی ناکافی سیستم انتقال مواد (Material Handling)

سیستم انتقال مواد، شامل نوارهای نقاله، فیدرها، هاپرها و قیف‌ها، یکی از حیاتی‌ترین بخش‌های هر کارخانه فرآوری است. با این حال، اغلب در مراحل طراحی از آن غافل می‌شوند. مشکلات مربوط به جابجایی مواد جامد، دلیل اصلی ناتوانی بسیاری از پروژه‌ها در دستیابی به ظرفیت طراحی است. این مشکلات می‌توانند منجر به سرمایه‌گذاری مجدد میلیارد دلاری در سراسر جهان شوند.

پیامدها:

• گرفتگی و انسداد در هاپرها، قیف‌ها و نوارهای نقاله.
• پخش شدن و ریختن مواد در اطراف تجهیزات (Spillage) و نیاز به تمیزکاری مداوم.
• تغذیه ناهمگن و نوسانی تجهیزات پایین‌دست مانند سنگ‌شکن‌ها و سرندها.
• کاهش قابل توجه راندمان و افزایش زمان توقف.

راهکار:

• طراحی سیستم‌های انتقال مواد با در نظر گرفتن خواص فیزیکی ماده (زاویه ریپوز، سایندگی، رطوبت و چگالی).
• استفاده از فیدرهای مناسب (مانند فیدرهای ویبره‌ای یا زنجیری) برای کنترل نرخ تغذیه.
• طراحی هاپرها و قیف‌ها با زاویه‌های مناسب برای جلوگیری از گرفتگی و ایجاد جریان توده‌ای (Mass Flow).
• استفاده از مخازن ضربه‌گیر (Surge Bins) برای جذب نوسانات جریان مواد و ایجاد یک تغذیه پایدار برای تجهیزات.
• اطمینان از انتخاب صحیح تسمه نقاله و جلوگیری از استفاده از نوارهای باریک با سرعت بالا که تغذیه مناسبی برای تجهیزات فراهم نمی‌کنند.

۶. نادیده گرفتن اهمیت بای‌پس (Bypass) و انعطاف‌پذیری

طراحی خطوط فرآوری بدون در نظر گرفتن بای‌پس برای تجهیزات کلیدی، یک اشتباه فاحش است. در بسیاری از کارخانه‌ها، خرابی یک سنگ‌شکن یا آسیاب می‌تواند کل خط تولید را متوقف کند. طراحی مدارهای صلب و بدون انعطاف‌پذیری، کارخانه را در برابر کوچکترین اختلالی آسیب‌پذیر می‌کند.

پیامدها:

• توقف کامل تولید در صورت خرابی یک تجهیز کلیدی.
• افزایش چشمگیر زمان توقف و کاهش ظرفیت اسمی کارخانه.
• هزینه‌های بالای تعمیرات اضطراری و از دست رفتن فرصت‌های تولید.

راهکار:

• طراحی بای‌پس برای تجهیزات کلیدی مانند سنگ‌شکن‌ها و آسیاب‌ها تا در صورت خرابی، خط تولید متوقف نشود.
• در نظر گرفتن سیستم‌های تغذیه جایگزین و مسیرهای انتقال موازی.
• ایجاد انعطاف‌پذیری در مدار به گونه‌ای که کارخانه بتواند با شرایط مختلف خوراک و عیارها سازگار شود. یک اشتباه بزرگ، طراحی کارخانه‌ای است که تنها بخشی از کانسنگ را به خوبی پردازش می‌کند و توانایی تصفیه نوع دیگری از سنگ را ندارد.

۷. انتخاب نادرست رسانه‌های سرند (Screen Media)

انتخاب رسانه‌های سرند (صفحات مش‌دار) یکی از جزئیات کوچکی است که تأثیر بسیار زیادی بر عملکرد کلی کارخانه دارد. انتخاب نوع، جنس و اندازه سوراخ‌های رسانه سرند، باید بر اساس ویژگی‌های ماده و هدف از سرند کردن انجام شود.

پیامدها:

• کاهش راندمان سرند کردن و عبور مواد درشت از سرند (Deck Penetration).
• گرفتگی سریع رسانه‌ها (Blinding) و کاهش سطح مؤثر سرند.
• بار اضافی بر روی تجهیزات پایین‌دست و کاهش ظرفیت مدار.
• افزایش هزینه‌های نگهداری و تعویض مکرر رسانه‌ها.

راهکار:

• انجام آزمایش‌های غربالگری دقیق بر روی نمونه‌های ماده برای تعیین بهترین نوع رسانه سرند (سیم مش، پلی‌اورتان، لاستیکی و غیره).
• انتخاب رسانه‌های سرند با مقاومت به سایش مناسب.
• طراحی سیستم‌های شستشوی سرند برای جلوگیری از گرفتگی رسانه‌ها.

۸. طراحی ضعیف و تغذیه نامناسب سرندها

حتی با انتخاب بهترین رسانه‌ها، اگر سرندها به درستی تغذیه نشوند، عملکرد مطلوبی نخواهند داشت. تغذیه نامناسب سرندها، یکی از بزرگترین عوامل ناکارآمدی در کارخانه‌های فرآوری است. توزیع نامناسب خوراک روی سطح سرند منجر به عمق بستر موضعی بالا، کاهش کارایی و سایش زودهنگام می‌شود. مشکل طراحی ضعیف کانال‌ها و قیف‌های تغذیه سرندها، در بسیاری از کارخانه‌ها باعث می‌شود که حدود ۸۰٪ از مواد به یک سمت سرند هدایت شوند.

پیامدها:

• کاهش شدید راندمان سرند و عبور مواد درشت.
• افزایش سایش موضعی و کاهش طول عمر رسانه‌های سرند.
• افزایش بار روی تجهیزات پایین‌دست (مانند سنگ‌شکن‌ها).

راهکار:

• طراحی سیستم‌های تغذیه یکنواخت برای سرندها، مانند استفاده از باکس‌های تغذیه و پخش‌کننده‌های جریان.
• اطمینان از اینکه مواد به صورت یکنواخت روی تمام عرض سرند پخش می‌شوند.
• بررسی و اصلاح طراحی کانال‌ها برای کاهش سرعت و ایجاد یک جریان لایه‌ای (Cascade) یکنواخت.
• استفاده از باکس‌های توزیع برای پخش یکنواخت خوراک روی چندین سرند.

۹. بزرگ‌نمایی نادرست از پایلوت به صنعتی (Scale-up)

انتقال از یک واحد پایلوت به کارخانه صنعتی، یکی از حساسترین مراحل است. یکی از رایج‌ترین اشتباهات، بزرگ‌نمایی خطی (Linear Scale-up) پارامترهای پایلوت به کارخانه صنعتی است که به دلیل تفاوت در دینامیک سیالات و سینتیک واکنش‌ها در مقیاس‌های بزرگ، معمولاً شکست می‌خورد.

پیامدها:

• طراحی نادرست و ابعاد اشتباه تجهیزات (بسیار بزرگ یا کوچک).
• کاهش بازیابی و عیار محصول نهایی.
• هزینه‌های بالای اصلاح و بازطراحی تجهیزات پس از راه‌اندازی.

راهکار:

• استفاده از ضرایب بزرگ‌نمایی (Scale-up Factors) مبتنی بر داده‌های تجربی و شبیه‌سازی‌های رایانه‌ای.
• طراحی پایلوت به گونه‌ای که به طور مداوم برای مدت زمان کافی کار کند تا تمام جریان‌ها به یک حالت پایدار فیزیکی و شیمیایی برسند. نباید از پایلوت برای توسعه فلوشیت استفاده کرد.
• در نظر گرفتن جریان‌های برگشتی (Recycle Streams) که تأثیر قابل‌توجهی بر کارایی متالورژی دارند و به اشتباه در طراحی پایلوت نادیده گرفته می‌شوند.
• اطمینان از اینکه خوراک پایلوت به درستی تنوع کانسنگ را منعکس می‌کند.

۱۰. فقدان کنترل فرآیند و ابزار دقیق کافی

طراحی یک کارخانه بدون سیستم کنترل فرآیند (Process Control) و ابزار دقیق کافی، مانند راندن یک ماشین مسابقه بدون داشبورد است. در بسیاری از پروژه‌ها، طراحی سیستم کنترل به عنوان یک فکر ثانویه در نظر گرفته می‌شود. سیستم‌های کنترل باید توسط درک فرآیند هدایت شوند، نه صرفاً توسط ترجیحات فناوری.

پیامدها:

• ناتوانی در پایدارسازی فرآیند و مقابله با نوسانات خوراک.
• اتکا به تنظیمات دستی و خطای انسانی.
• کاهش راندمان، افزایش مصرف انرژی و عدم دستیابی به ظرفیت طراحی.

راهکار:

• طراحی یک سیستم کنترل پیشرفته شامل سنسورهای مناسب، شیرهای کنترلی و یک سیستم DCS/PLC قدرتمند از مراحل اولیه طراحی.
• اطمینان از یکپارچه‌سازی سیستم کنترل با فلسفه متالورژی کارخانه. طراحی سیستم کنترل باید توسط درک فرآیند هدایت شود، نه صرفاً توسط ترجیحات فناوری.
• نصب ابزار دقیق کافی برای پایش پارامترهای کلیدی مانند دبی، چگالی، pH، اندازه ذرات و عیار.
• استفاده از ابزارهای دیجیتال مانند دوقلوی دیجیتال (Digital Twins) و تحلیل‌های مبتنی بر هوش مصنوعی برای تسریع بازخورد بین تجربه عملیاتی و عملکرد طراحی.

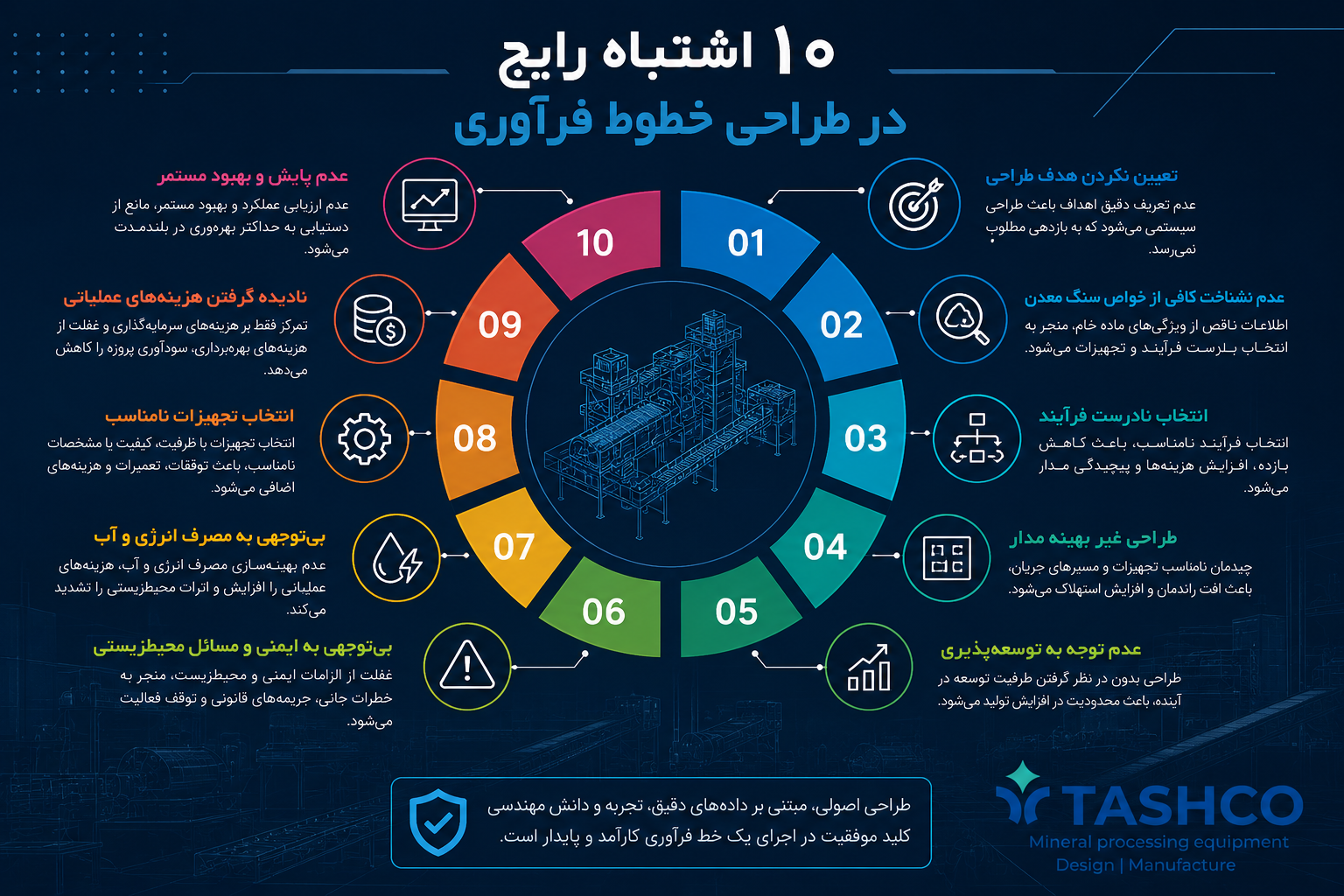

تصویر ۱: 10 اشتباه رایج در طراحی خطوط فرآوری

📚 منابع و مراجع

1. Mipac. (2026). Closing the EPCM Knowledge Gap in Mineral Processing Projects. مشاهده منبع
2. CIM Magazine. (2013). No shortcuts to success: An interview with Chris Fleming. مشاهده منبع
3. Quarry Academy. (2009). 10 Top Things to Avoid In Plant Design. مشاهده منبع
4. Multotec. (2026). Inversiones mineras: los errores que pueden encarecer un proyecto desde su planificación. مشاهده منبع
5. Tecnología Minera. (2026). Evaluación del rendimiento real vs diseño en plantas mineras. مشاهده منبع
6. Weir Minerals. (2022). How to Select the Correct Cyclone. مشاهده منبع
7. LinkedIn. (2026). Common mistakes in mining plant design. مشاهده منبع
